Снятие задней панели Sony Vaio VGN-NW240F (PCG-7184L)

Снятие задней панели ноутбука позволяет получить доступ к внутренним компонентам.

Шаг 1

Выключите ноутбук.

Отключите зарядное устройство и все другие кабели, подключенные к ноутбуку.

Не снятие или отключение любых кабелей может привести к электрическому удару.

Переверните ноутбук так, чтобы задняя панель была向上.

Шаг 2

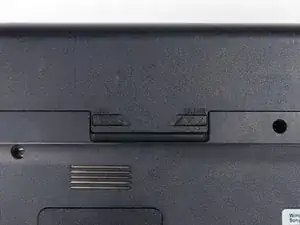

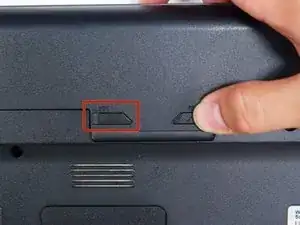

Найдите два переключателя над батареей, которые фиксируют её на месте.

Нажмите на левый переключатель, на котором написано "lock" выше него, чтобы разблокировать его.

Шаг 3

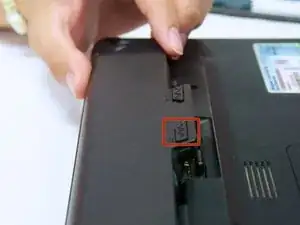

Нажмите и удерживайте правый переключатель, на котором написано "release" выше него, и поднимите батарею из её места.

Шаг 4

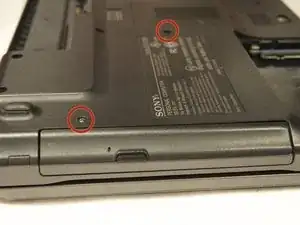

Найдите и открутите два выделенных винта Phillips #1 диаметром 8 мм.

Рядом с нужными винтами будет три точки.

Шаг 5

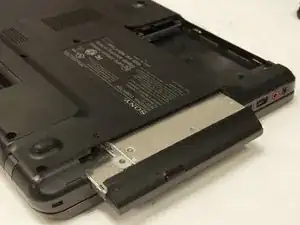

Удерживайте крышку оптического привода и выдвиньте её.

Если она не выходит, не применяйте силу. Дважды проверьте, чтобы убедиться, что все винты полностью откручены.

Шаг 6

Снимите все винты Phillips #1 диаметром 8 мм на задней стороне ноутбука.

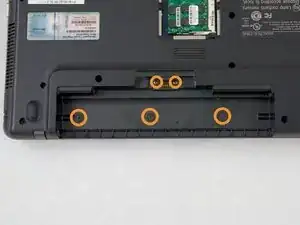

Под батареей находятся три винта диаметром 3 мм и два винта диаметром 5,3 мм, которые также необходимо открутить.

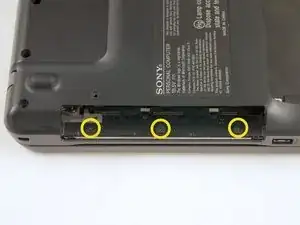

Под оптическими устройствами находятся три винта диаметром 3 мм, которые также нужно извлечь.

Удалите панель оперативной памяти наряду с другими винтами. Для получения дополнительных инструкций обратитесь к руководству по замене оперативной памяти.

Шаг 7

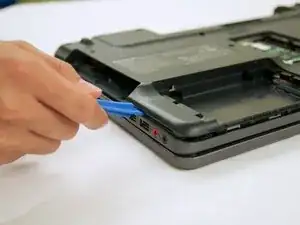

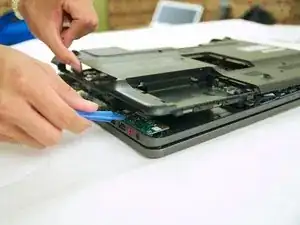

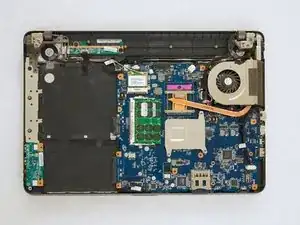

Подденьте по краям задней панели с помощью лопатки.

Если у вас возникают трудности с удалением задней панели при умеренном усилии, НЕ прилагайте дополнительную силу; вместо этого дважды проверьте, чтобы убедиться, что все винты были удал
