Замена сборки дисплея Dell Inspiron 15 M5030

В этом руководстве мы покажем, как удалить и заменить сборку дисплея.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри вашего компьютера прочитайте информацию о безопасности, которая прилагалась к вашему компьютеру. Следуйте инструкциям в разделе «Перед началом».

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя, используя наручный ремень или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

Удалите два винта, которые закрепляют сборку дисплея к основе компьютера.

Шаг 2

Переверните компьютер и откройте дисплей насколько возможно.

Шаг 3

Запомните прокладку антенны беспроводной мини-карты и отключите антенну беспроводной мини-карты от беспроводной мини-карты.

Шаг 4

Отключите кабель дисплея от разъема на системной плате и извлеките его из направляющей.

Шаг 5

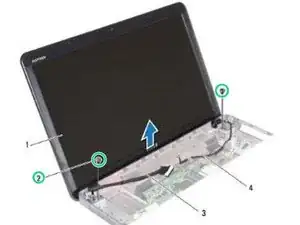

Удалите два винта (по одному с каждой стороны), которые закрепляют сборку дисплея к основанию компьютера.

Шаг 6

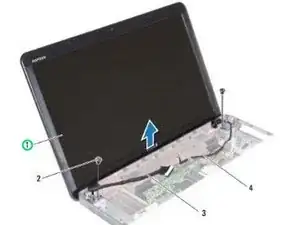

Поднимите и извлеките сборку дисплея из основания компьютера.

Шаг 7

Установите НОВУЮ сборку дисплея на место и замените два винта (по одному с каждой стороны), которые закрепляют сборку дисплея к основанию компьютера.

Шаг 8

Проложите кабель дисплея через направляющую и подключите кабель дисплея к разъему на системной плате.

Шаг 9

Проложите кабель антенны мини-карты через направляющую и подключите кабель антенны мини-карты к разъему на мини-карте.

Шаг 10

Переверните компьютер

Перевод руководства с ifixit.com
