Замена жесткого диска Dell Inspiron M5110

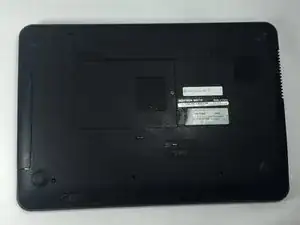

Выключите компьютер и переверните его вверх дном.

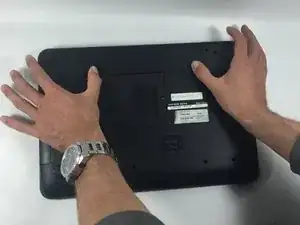

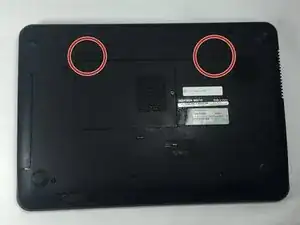

Сдвиньте оба фиксатора батареи на нижней стороне устройства к центру компьютера.

Сдвиньте и поднимите батарею, вытащив её из устройства.

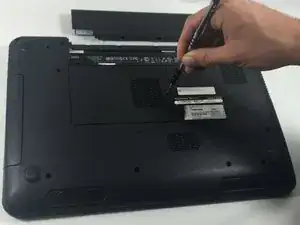

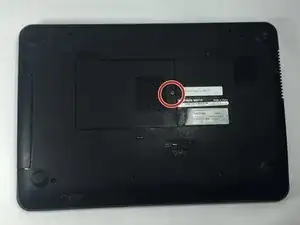

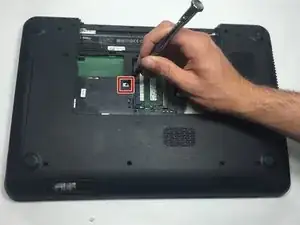

Удалите винт Филлипс №0, 5 мм, расположенный посередине устройства.

Снимите крышку отсека, нажав на защёлки и потянув крышку вверх и от основания устройства.

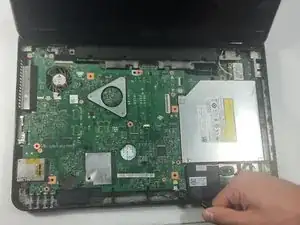

Вставьте маленькую отвёртку в отверстие и сдвиньте оптический привод от центра устройства. Это выдвинет оптический блок из боковой части устройства.

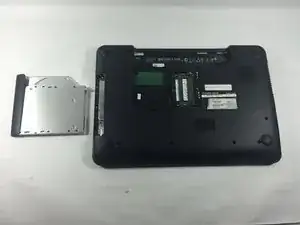

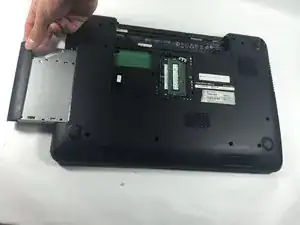

Выдвиньте оптический блок до конца из корпуса устройства.

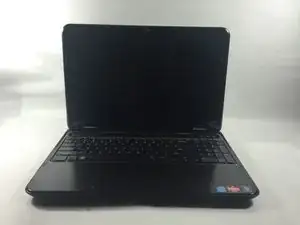

Переверните ноутбук и откройте его, чтобы обнажить клавиатуру.

Откройте компьютер и отведите экран как можно дальше назад.

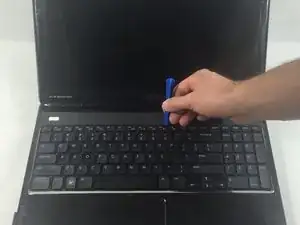

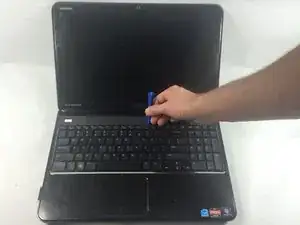

Вставьте пластиковый инструмент для вскрытия в прорези сверху клавиатуры.

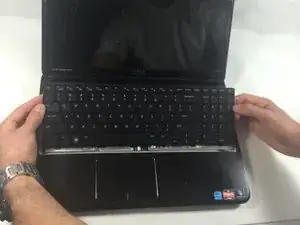

Подденьте клавиатуру с помощью пластикового инструмента для вскрытия.

Поднимите и сдвиньте клавиатуру в сторону экрана, чтобы вывести защёлки клавиатуры из пазов в подложке для ладоней.

Переверните клавиатуру и положите её на фронтальную часть устройства, следя за тем, чтобы не вытащить кабель клавиатуры.

Поднимите защёлку разъёма и отсоедините кабель клавиатуры. Клавиатура теперь свободна от устройства.

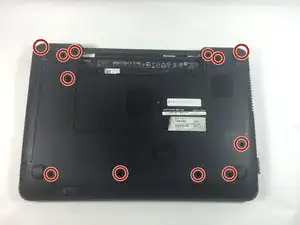

Переверните компьютер и удалите двенадцать винтов Филлипс №0, 5 мм на задней панели устройства.

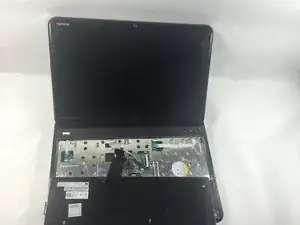

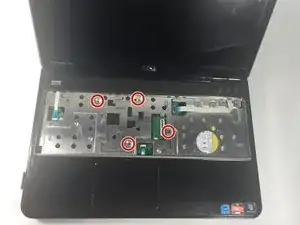

Переверните компьютер и откройте дисплей максимально широко, затем удалите четыре винта Филлипс №0, 5 мм, удерживающие подложку для ладоней.

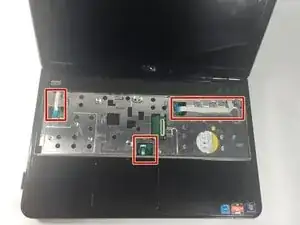

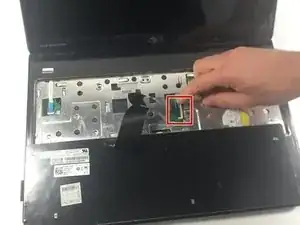

Отсоедините кабель платы кнопки питания, кабель тачпада и кабель платы горячих клавиш от разъёмов.

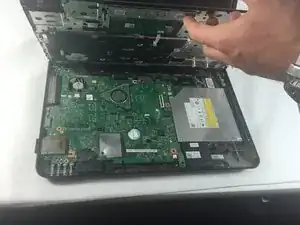

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть подложку для ладоней и снять её с основания компьютера.

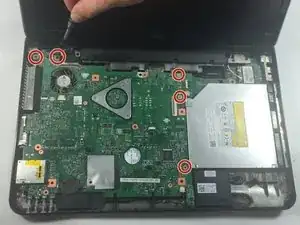

Открутите пять винтов Филлипс №0, 5 мм, расположенных в красных кругах на системной плате.

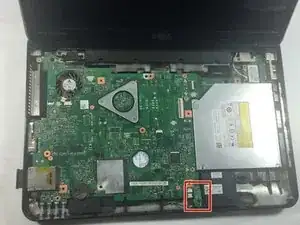

Отключите небольшую зелёную прямоугольную Bluetooth-плату, прикреплённую в нижнем правом углу системной платы.

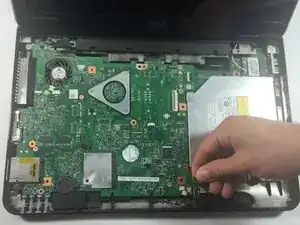

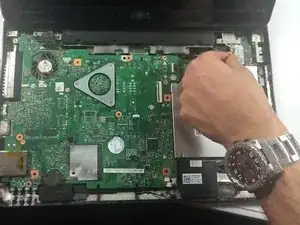

Возьмите плату, поместив указательный палец под плату и большой палец сверху, и аккуратно потяните плату вверх, отделяя её от устройства.

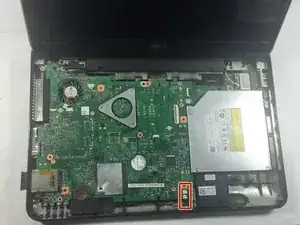

Отключите небольшой белый кабель, подключённый к динамику в нижнем правом углу устройства.

Используйте пинцет, чтобы отключить кабель, если его трудно снять вручную или если вы не можете за него схватиться.

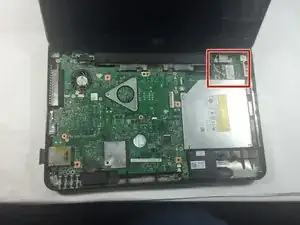

Отключите чёрный и белый антенные кабели от мини-карты.

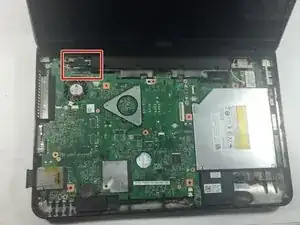

Отключите прямоугольный чёрный кабель ЖК-экрана, подключённый к системной плате в верхнем левом углу.

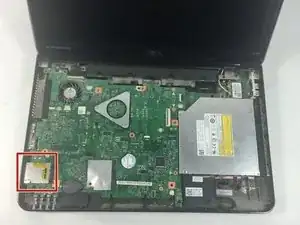

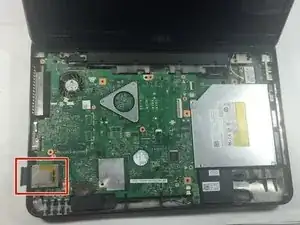

Извлеките карту SD, нажав на слот для SD-карты на боковой стороне устройства вовнутрь до щелчка. Затем отпустите и аккуратно выдвиньте карту SD.

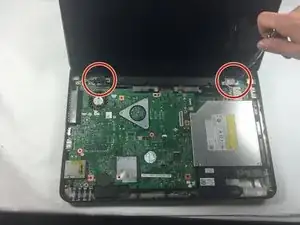

На каждом шарнире находятся по два винта Филлипс №0, 5 мм.

Открутите четыре винта Филлипс №0, 5 мм, удерживающие шарнир, фиксирующий монитор.

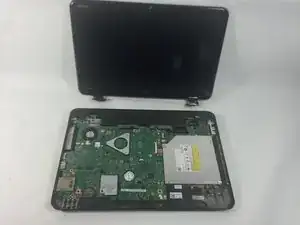

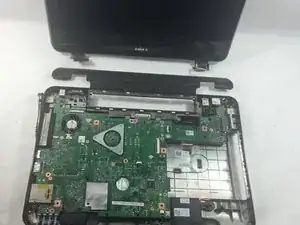

Аккуратно снимите монитор.

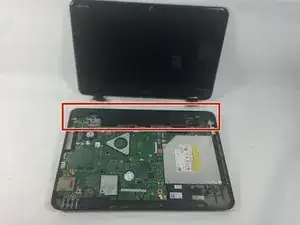

Поднимите и отведите чёрную крышку шарнира вверх и от устройства с умеренной силой, чтобы освободить её.

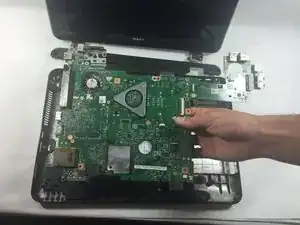

Извлеките системную плату из ноутбука.

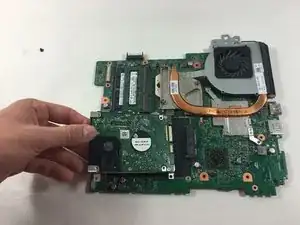

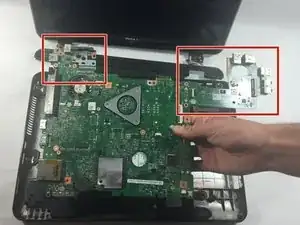

Отключите две вспомогательные платы, плату VGA/питания слева и плату ввода‑вывода справа, подключенные к системной плате.

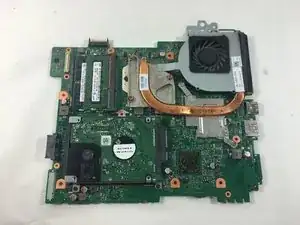

Переверните системную плату, чтобы открыть отсек вентилятора и жесткого диска.

Снимите два винта Phillips #0 длиной 5 мм, удерживающих жесткий диск.

Аккуратно потяните за край жесткого диска, находящийся дальше всего от вентилятора — он легко вынется.
