Замена сборки дисплея Acer Chromebook Spin 714 CP714-2W-56B2

Переверните ноутбук так, чтобы была видна нижняя сторона.

Снимите девять винтов 6,5 мм при помощи отвертки JIS #1.

Используйте пластиковый инструмент для вскрытия, чтобы отделить внешнюю крышку и панель; аккуратно проведите инструментом по всему внешнему краю.

Самое простое место для начала — около одного из петель. Углы могут быть несколько сложными.

Будьте осторожны. Внутренние защелки могут сломаться.

Снимите ленту, покрывающую провода.

Поднимите аккумулятор с его штырей и переместите его ближе к себе.

Аккумулятор не зафиксирован зажимами и не прикручен к раме. После отключения аккумулятора его можно безопасно извлечь, подняв вручную.

Отключите радужный кабель, соединяющий аккумулятор с материнской платой.

Не берите штекер за другие части, захватывайте только белую часть разъёма, не натягивайте радужные провода.

Извлеките аккумулятор из ноутбука.

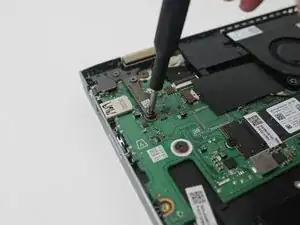

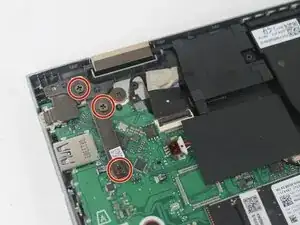

Снимите три винта 4,6 мм, удерживающие кронштейн экрана с левой стороны к внутренним компонентам, с помощью отвертки JIS #1.

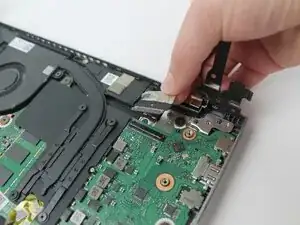

Откиньте кронштейн от его первоначального положения.

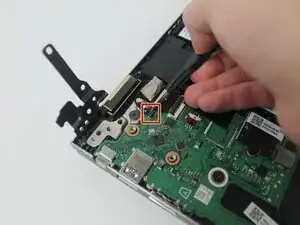

Снимите прозрачную ленту, фиксирующую меньший провод.

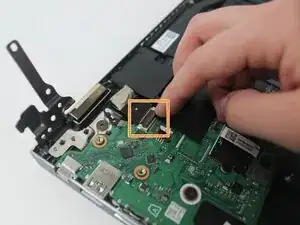

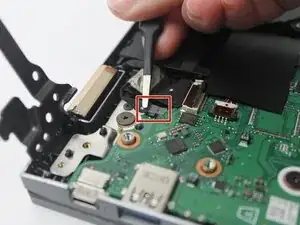

Откиньте маленькую чёрную защёлку, фиксирующую больший провод.

Нижний провод свободно лежит в разъёме. Нормально, если он выйдет сам после открытия защёлки.

Отключите меньший провод.

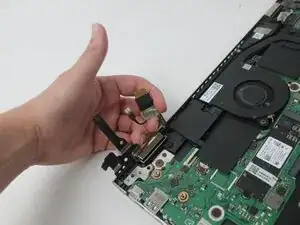

Поднимите больший провод, если он всё ещё на месте.

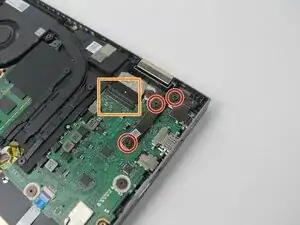

Снимите три винта 4,6 мм, удерживающие кронштейн экрана с правой стороны к внутренним компонентам, с помощью отвертки JIS #1.

Отключите ленточный кабель от материнской платы.

С правой стороны только один провод. Он похож на больший провод с предыдущей стороны, но немного шире.

Снимите панель, с которой вы работали.

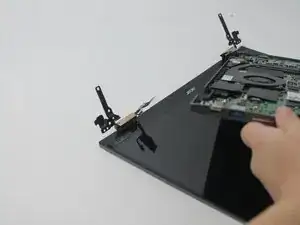

Поднимите за передний край панели так, чтобы она и экран образовали угол 90 градусов.

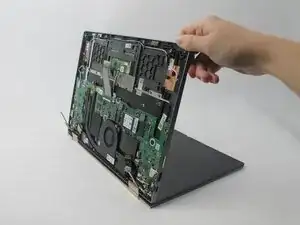

Тяните электрическую панель прямо назад, в сторону от петель/кронштейнов. Для этого не должно требоваться силы.
