Замена материнской платы Asus 1015E-DS03

Держите ноутбук обеими руками так, чтобы батарея была сверху.

Сдвиньте два защёлки под батареей друг к другу, нажав на них большим пальцем.

Подтолкните батарею вверх и выньте её из ноутбука, как показано.

Продолжайте подталкивать батарею вверх, пока она полностью не отделится от ноутбука, как показано.

После снятия батареи отвинтите выделенные винты 3 мм (4) с помощью отвёртки #0 Phillips.

Будьте очень осторожны, чтобы не потерять винты, эти четыре винта очень маленькие.

После удаления всех четырёх винтов переверните ноутбук клавиатурой вверх.

Используйте лопатка, чтобы поддеть край клавиатуры по периметру, пока она не отделится от корпуса.

При поддевании клавиатуры нормально слышать треск.

После отделения клавиатуры от корпуса к материнской плате всё ещё подключён ленточный кабель. Посмотрите следующий шаг перед полным снятием клавиатуры.

После отделения клавиатуры становится виден ленточный кабель, соединяющий клавиатуру с материнской платой.

Осторожно, не порвите и не повредите ленточный кабель.

С помощью лопатки поднимите вверх белые зажимы, удерживающие кабель.

Осторожно вытяните полоску из квадратного разъёма.

Удалите винты 3 мм (8) с материнской платы с помощью отвёртки #0 Phillips.

Осторожно и медленно поднимите материнскую плату из основания ноутбука.

На изображении показан уже вынутый жёсткий диск, хотя его необязательно снимать для извлечения материнской платы. Достаточно отключить два ZIF-разъёма от жёсткого диска, помеченные «IO», как показано, и оставить жёсткий диск на месте.

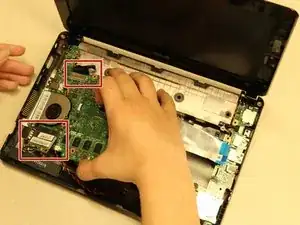

Отсоедините 3 компонента (2 провода и 1 микросхему) перед окончательным извлечением материнской платы.

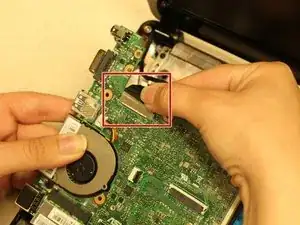

Аккуратно потяните за провод, пока он не выйдет из разъёма.

Провод будет оказывать сопротивление, но при уверенном, но аккуратном натяжении он освободится из гнезда.

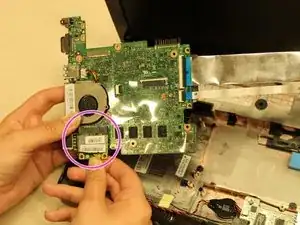

Аккуратно выньте микросхему из её гнезда.

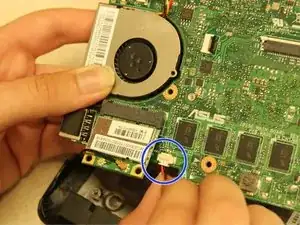

Осторожно вытяните последний шлейф.

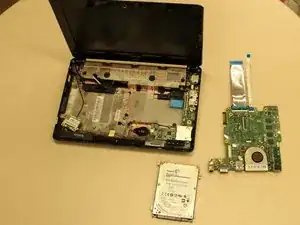

Когда провода и микросхема будут успешно отсоединены от материнской платы, ваш ноутбук (и извлечённые детали) будут выглядеть как на изображении.
