Замена клавиатуры Acer Chromebook Spin 511 (C741L) N20Q8
Если несколько клавиш или тачпад не реагируют, либо вся клавиатура на вашем Acer Chromebook (Spin 511 (C741L) N20Q8) перестала регистрировать нажатия, требуется замена для восстановления полной работоспособности.
Убедитесь, что ноутбук выключен, прежде чем приступать к замене, затем следуйте этому руководству.
Шаг 1
Выверните одиннадцать винтов 2,4 мм, крепящих заднюю панель и внутренние компоненты Chromebook, используя отвертку Phillips #1.
Шаг 2
Используйте пластиковую лопатку для вскрытия, чтобы снять заднюю крышку ноутбука и получить доступ к внутренним компонентам Chromebook.
Шаг 3
Аккуратно снимите электроизоляционную ленту с батареи.
Отсоедините разноцветные провода от разъёма на материнской плате.
Извлеките батарею из ноутбука.
Шаг 4
Выверните шесть винтов 2,4 мм с шарниров, используя отвертку Phillips #1.
Шаг 5

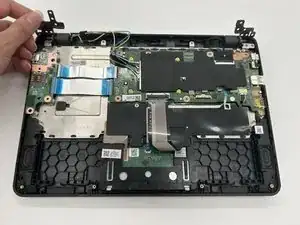

Поднимите шарниры с каждой стороны, которые ранее были закреплены винтами.
Шаг 6

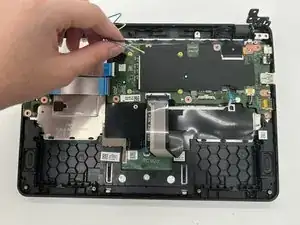

Снимите ленту с чёрного разъёма и аккуратно отсоедините его от гнезда.
Шаг 7

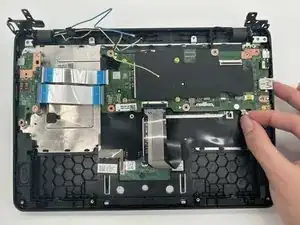

Отсоедините разъём от материнской платы.
Осторожно извлеките штыревой разъём с чёрным, белым и красным проводами из его гнезда.
Шаг 8

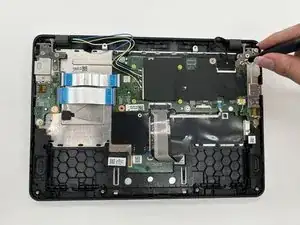

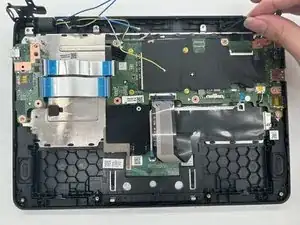

Осторожно отсоедините синие, жёлтые и чёрные провода от их разъёмов.
Шаг 9

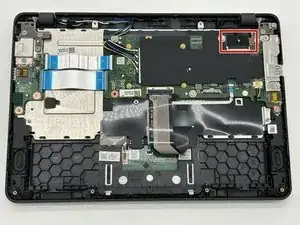

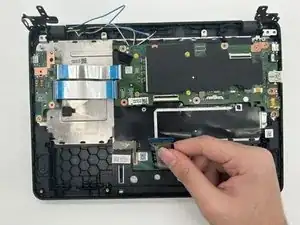

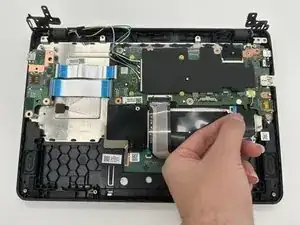

Извлеките длинный разъём из гнезда.
Шаг 10

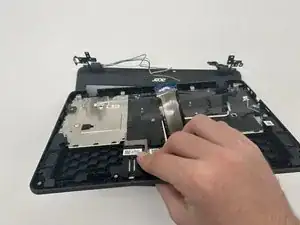

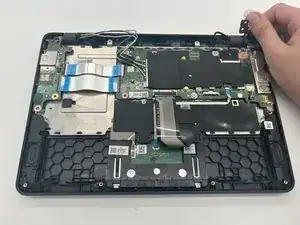

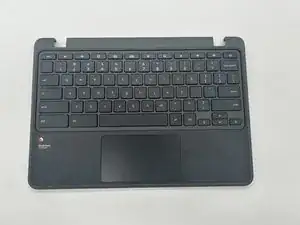

Аккуратно потяните и снимите клавиатуру со экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
