Замена экрана Acer Chromebook Spin 714 CP714-2W-56B2

Переверните ноутбук, чтобы открыть тыльную сторону.

Открутите девять винтов длиной 6,5 мм с помощью отвёртки JIS #1.

Используйте пластиковую лопатку, чтобы разъединить внешний корпус и панель; аккуратно проводите инструментом по всему периметру.

Начинать удобнее всего с одной из петель. Углы могут быть сложнее.

Действуйте аккуратно. Внутренние защёлки могут сломаться.

Снимите ленту, закрывающую провода.

Поднимите аккумулятор с фиксаторов и переместите его ближе к себе.

Аккумулятор не зафиксирован скобами или винтами. После отключения аккумулятора его можно аккуратно поднять.

Отключите разъём с проводами, соединяющими аккумулятор с материнской платой.

Хватайтесь только за белую часть разъёма, не перенапрягайте провода.

Извлеките аккумулятор из ноутбука.

Открутите три винта длиной 4,6 мм, крепящих левый кронштейн экрана к внутренним компонентам, с помощью отвёртки JIS #1.

Отогните кронштейн от изначального положения.

Снимите прозрачную ленту, фиксирующую маленький провод.

Отогните маленькую чёрную защёлку, удерживающую большой провод.

Провод, расположенный ниже, свободно лежит внутри разъёма. Нормально, если он выйдет наружу после открытия защёлки.

Отключите маленький провод.

Поднимите большой провод, если он всё ещё на месте.

Открутите три винта длиной 4,6 мм, крепящих правый кронштейн экрана к внутренним компонентам, с помощью отвёртки JIS #1.

Отключите ленточный кабель от материнской платы.

С правой стороны один провод. Он похож на большой провод с предыдущей стороны, но немного шире.

Снимите панель, с которой вы работали.

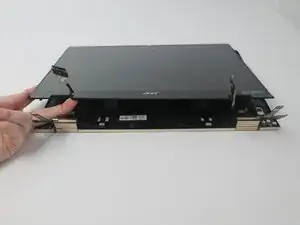

Поднимите панель за передний край, чтобы она образовала угол 90 градусов с экраном.

Потяните электронную панель прямо назад, от петель/кронштейнов. Усилий прикладывать не нужно.

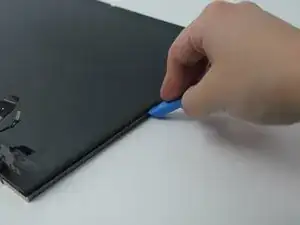

Отделите экран от верхней рамы с помощью лопатки.

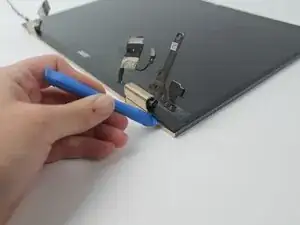

Освободите провода рядом с петлями.

Поднимите угол экрана, соответствующий первой петле. Протяните провод по краю экрана с другой стороны петли. Аккуратно прижмите провод к рабочей поверхности.

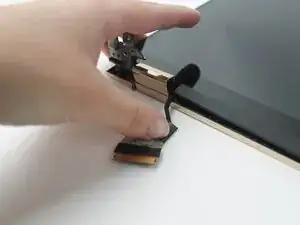

Поднимите экран с корпуса петель.

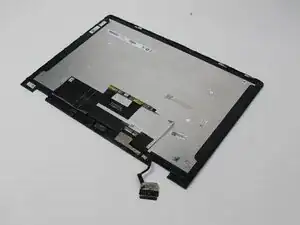

Переверните экран так, чтобы была видна серебряная панель.

Обратите внимание на серебряный провод в нижней части панели, а также на ленту, идущую от него к верхней части панели.

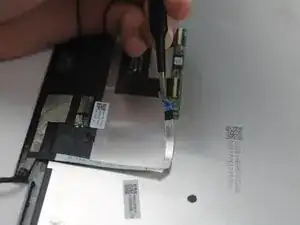

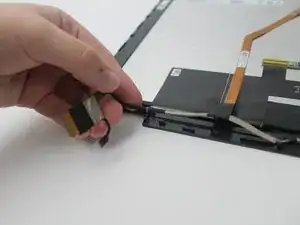

Вытяните левый конец провода из защёлки, удерживающей его.

Снимите прозрачную ленту, закрывающую разъём.

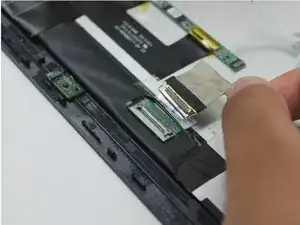

Отключите провод.

Высвободите эту сторону провода, как вы уже сделали с левой стороны.

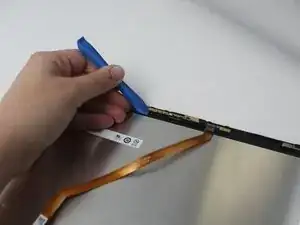

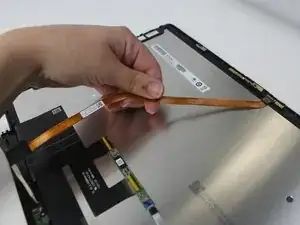

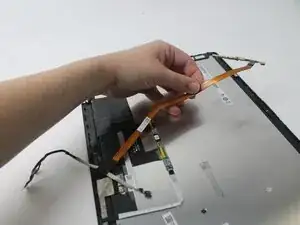

Отклейте оранжевую ленту от серебряной панели.

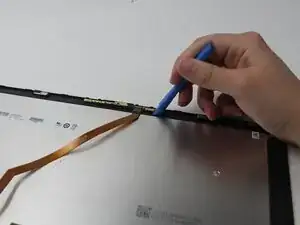

Удалите обе резиновые накладки с двух сторон от камеры с помощью лопатки iFixit.

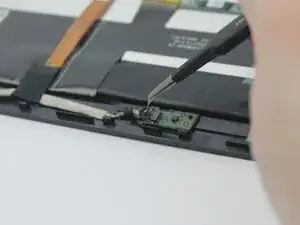

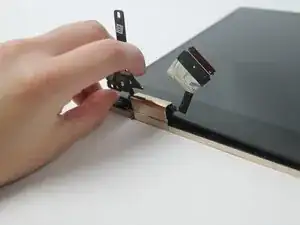

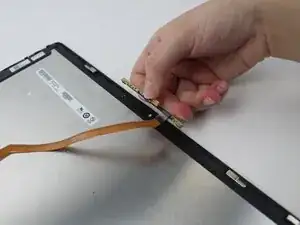

Извлеките камеру из экрана.

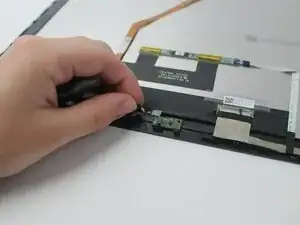

Найдите две оранжевые язычка и потяните их вверх.

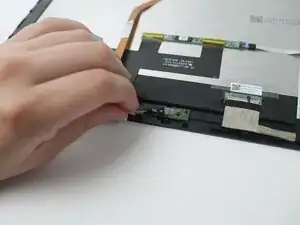

Потяните вверх два язычка, чтобы отключить последние два ленточных кабеля.
