Замена платы ввода-вывода Acer Chromebook Spin 511 (C741L) N20Q8
Плата ввода-вывода является ключевым компонентом, отвечающим за внешние подключения к вашему Acer Chromebook Spin 511 (C741L) N20Q8, обеспечивая легкое взаимодействие с периферийными устройствами, такими как USB-накопители, аудиопорты и внешние дисплеи. Если у вас возникли проблемы с этими устройствами, скорее всего, у вас есть проблема с платой ввода-вывода.
Отключите все внешние устройства и выключите устройство, затем следуйте этому руководству для восстановления функциональности.
Шаг 1

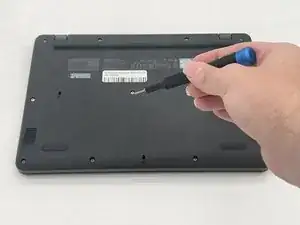

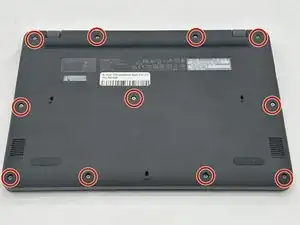

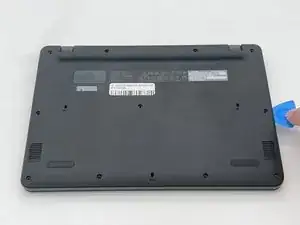

Удалите одиннадцать винтов 2.4 мм, крепящих заднюю панель и внутренние компоненты Chromebook, с помощью отвертки Phillips #1.
Шаг 2

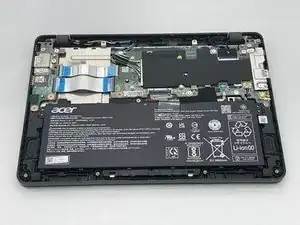

Используйте лопатку для снятия задней панели ноутбука, открывая внутренние компоненты Chromebook.
Шаг 3

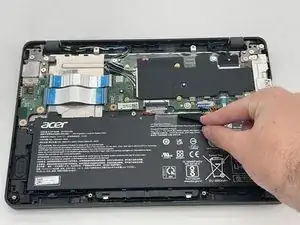

Осторожно снимите изоляционную ленту с батареи.

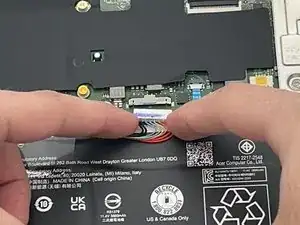

Отсоедините цветные провода от разъема на материнской плате.

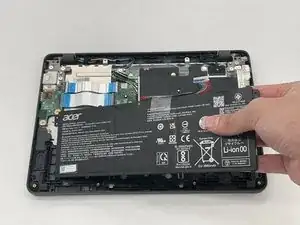

Извлеките батарею из ноутбука.
Шаг 4

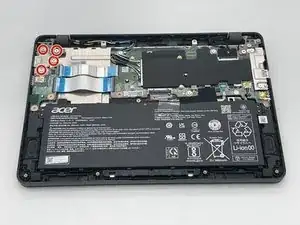

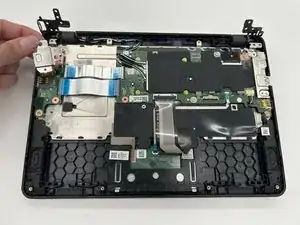

Удалите четыре винта 2.4 мм из петли в верхнем левом углу с помощью отвертки Phillips #1.

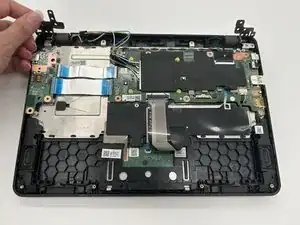

Поднимите серые петли.
Шаг 5
Снимите металлическую пластину над платой ввода-вывода.
Шаг 6

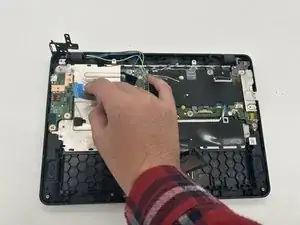

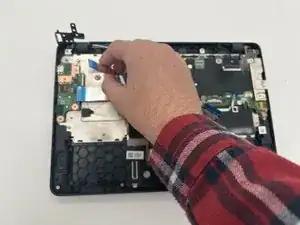

Отсоедините два разъема, подключенных к материнской плате.
Шаг 7

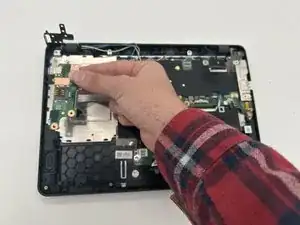

Извлеките плату ввода-вывода из ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
