Замена дисплея Asus X200CA
Используйте это руководство для замены сломанного или неисправного дисплея ноутбука Asus X200CA.
ЖК-дисплей компьютера — это экран, который ноутбук использует для отображения видео, поступающего с видеокарты. Сломанный дисплей может привести к тому, что экран станет полностью чёрным или появятся искажения цвета на ЖК-матрице. Искажённая матрица означает, что изображения будут отображаться с неправильными цветами или могут вообще не отображаться. Если Вы не уверены, повреждён ли экран, обратитесь к статье в блоге «How do I know if my screen is broken?». Эта статья описывает разные типы повреждений и что искать для их определения.
Перед использованием этого руководства рассмотрите возможность проверки аккумулятора и его состояния. Если аккумулятор выходит из строя, дисплей может не показывать изображение. Для замены аккумулятора следуйте руководству Замена аккумулятора Asus X200CA.
Дисплей Asus X200CA изготовлен из стекла. Если Ваш экран разбит, следуйте руководству Заклеивание экрана лентой. Это руководство поможет избежать порезов о стекло и попадания осколков на рабочую поверхность. Руководство по заклеиванию экрана относится к iPhone, но принципы применимы и к экрану ноутбука.
Перед началом убедитесь, что ноутбук полностью выключен и отсоединён от внешних источников питания.
Шаг 1

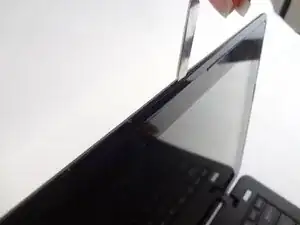

Вставьте металлическую лопатку между рамкой экрана и крышкой дисплея.
Проводите металлической лопаткой взад-вперёд по верхней, левой и правой сторонам, чтобы отжать экран от внешнего корпуса.
Шаг 2

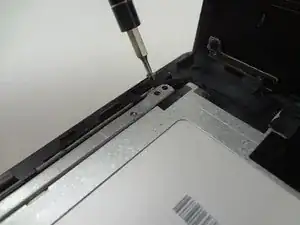

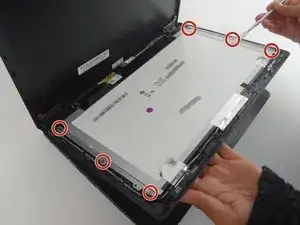

Удалите шесть серебристых винтов длиной 2,7 мм, крепящих кронштейн экрана к рамке экрана.
Шаг 3
Разрежьте серебристую фольгированную ленту лопаткой, приложив давление между рамкой и задней частью корпуса экрана.
Шаг 4

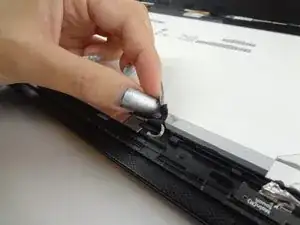

Отделите чёрную тканевую ленту пальцами.
Шаг 5

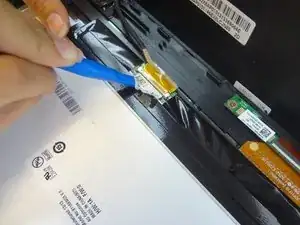

Используйте инструмент для вскрытия, чтобы отлепить клейкую этикетку, фиксирующую кабель ЖК к дисплею.
Аккуратно потяните за этикетку, чтобы отсоединить кабель ЖК.
Возможный риск повреждения устройства: не прилагайте избыточную силу при снятии видеокабеля, прикреплённого к задней части ЖК-экрана.
Шаг 6

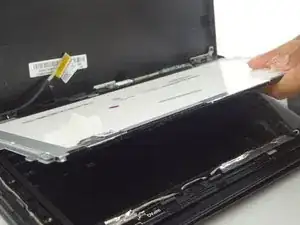

Поднимите ЖК-экран и извлеките его из устройства.
Шаг 7

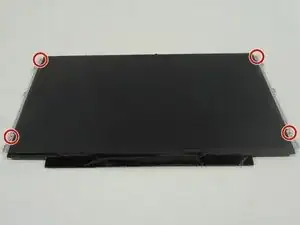

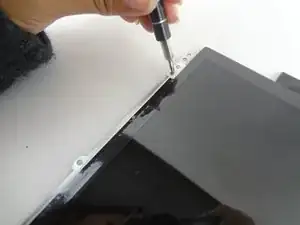

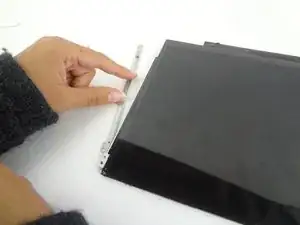

Удалите четыре серебристых винта длиной 2,7 мм, чтобы отделить ЖК-экран от двух кронштейнов экрана.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
