Замена материнской платы и оперативной памяти Asus X200CA
В этом руководстве показано, как заменить материнскую плату ноутбука Asus X200CA. В этом устройстве оба компонента являются одним целым.
Шаг 1
Уберите 8 черных винтов длиной 4.7мм, которые крепят клавиатуру к нижней крышке.
Удалите черный винт длиной 14.5мм из центра нижней крышки.
Шаг 2
Вставьте металлическую лопатку между клавиатурой и нижней крышкой и проведите ею по периметру, пока все края не оторвутся.
Шаг 3
Разъедините клавиатуру и нижнюю крышку, используя руки.
Кабели клавиатуры и тачпада все еще подключены к материнской плате через разъем ZIF. Осторожно отключите их, прежде чем полностью удалить клавиатуру, чтобы предотвратить повреждение платы или кабелей.
Шаг 4

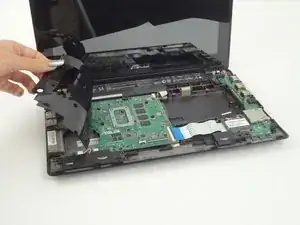

Удалите черную пластиковую крышку.
Шаг 5

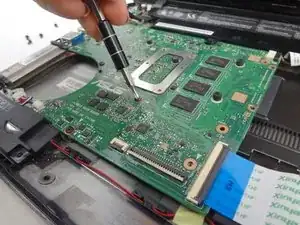

Удалите 10 черных винтов длиной 4.7мм, удерживающих материнскую плату/оперативную память, с помощью отвертки Philips #00.
Шаг 6

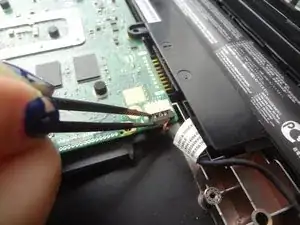

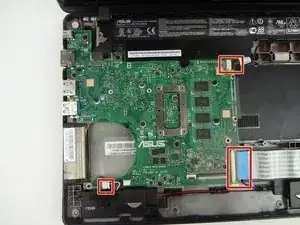

Используйте пинцет для отделения 2 скользящих разъемов и разъема шлейфа.
Шаг 7

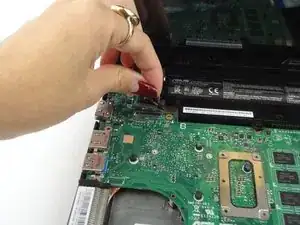

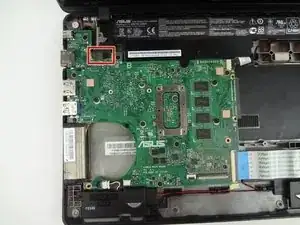

Схватите за черную ленту и потяните назад, чтобы отключить разъем аккумулятора.
Шаг 8

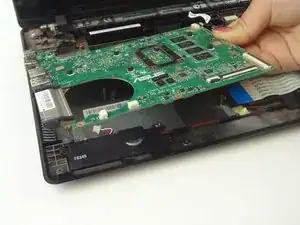

Поднимите материнскую плату/оперативную память из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
