Замена радиатора/вентилятора (или материнской платы) HP g4

Переверните ноутбук дном вверх, снимите два винта, крепящие нижнюю крышку, и снимите нижнюю крышку.

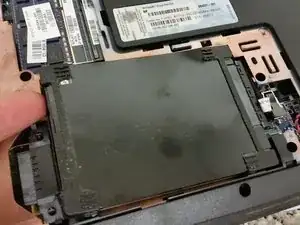

Просто потяните жёсткий диск вверх и выньте его — винтов нет. Обязательно отсоедините разъём от платы.

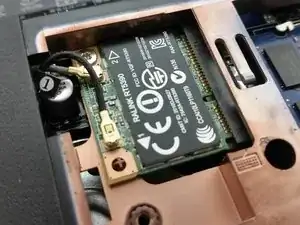

Чтобы снять материнскую плату, необходимо удалить беспроводную карту. Отверните один серебристый винт с крестообразным шлицем, фиксирующий карту, снимите каждую антенну с её разъёма ногтями, вытащите карту и отложите её в сторону.

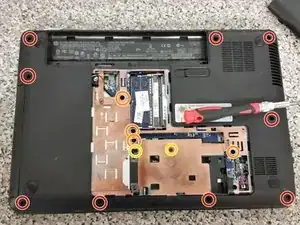

Удалите девять длинных винтов с крестообразным шлицем.

Удалите четыре винта средней длины с места, где была нижняя крышка.

Удалите два коротких винта с места, где был жёсткий диск.

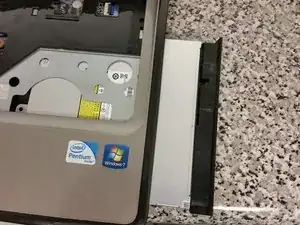

Просто выдвиньте оптический привод — винт, который его фиксировал, был удалён на предыдущем шаге.

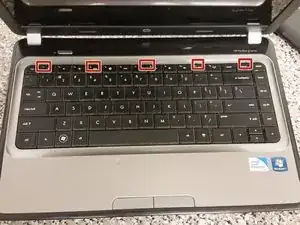

Толкните пять защёлок клавиатуры в сторону экрана с помощью плоской отвёртки.

Не поддёргивайте слишком сильно, иначе повредите панель подладонника.

Когда клавиатура отщёлкнется, разблокируйте фиксирующий разъём клавиатуры и извлеките шлейф.

Переверните ноутбук в нормальное положение и откройте экран.

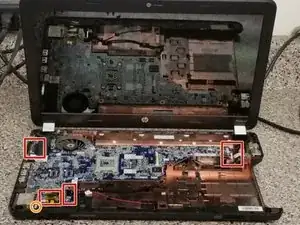

Удалите все кабели, отмеченные красным на изображении. (С оранжевым отмеченным можно пока не возиться.)

Снимите все отмеченные кабели с материнской платы.

Разъём питания постоянного тока может потребовать достаточно сильного усилия при вытягивании. Просто тяните — он выйдет.

Также удалите один отмеченный винт с синей краской.

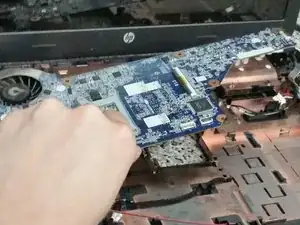

Теперь материнскую плату можно поднять вверх.

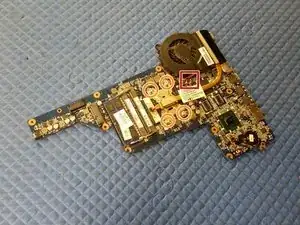

Потяните провода вентилятора вверх, чтобы извлечь разъём из материнской платы.

Удалите четыре винта вокруг сокета процессора.

На этом этапе вы завершили снятие сборки радиатора/вентилятора с материнской платы. Продолжайте, если хотите удалить пыль из радиатора; в противном случае можно остановиться здесь.

Отогните металлическую защёлку наружу.

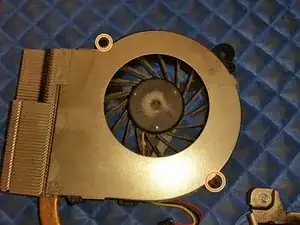

Возьмите биту Philips #0 и удалите два очень маленьких винта из сборки.

Покачайте вентилятор, чтобы извлечь его, отделяя его от остальной сборки.

Готово! Посмотрите, сколько пыли в этом g4 на третьей фотографии.
