Замена жесткого диска в HP Pavilion dv9000

Переверните ноутбук, чтобы открыть нижнюю сторону.

Найдите защёлку для извлечения аккумулятора рядом с отсеками для батареи

Важно: Перед выполнением любых ремонтных работ с ноутбуком убедитесь, что он полностью выключен и отключён от сети.

Сдвиньте защёлку полностью влево, чтобы освободить аккумулятор. Аккумулятор должен приподняться.

Поднимите аккумулятор и извлеките его.

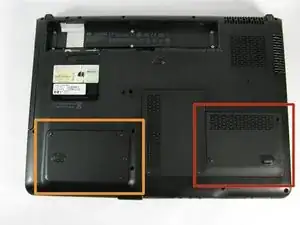

Имеется два отсека для жесткого диска.

Отсек для жесткого диска 1 находится в правом нижнем углу.

Отсек для жесткого диска 2 находится в левом нижнем углу.

Для извлечения жесткого диска 1 из отсека 1

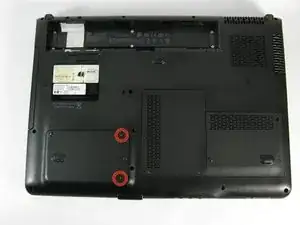

Используя крестовую отвертку Phillips #1, отвинтите два винта 5 мм, которые удерживают крышку отсека 1.

Винты должны оставаться в крышке.

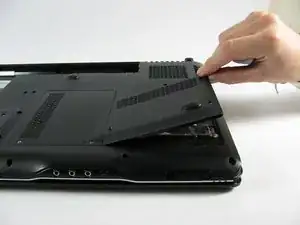

После снятия двух винтов крышки поднимите и сдвиньте крышку, чтобы получить доступ к жесткому диску.

Возьмите прозрачную пластиковую вытягивающую петлю на верхней части жесткого диска и выньте диск из ноутбука.

Для извлечения жесткого диска 2 из отсека 2.

В большинстве ноутбуков второго жесткого диска нет. Если у вашего ноутбука его нет, перейдите к следующему шагу.

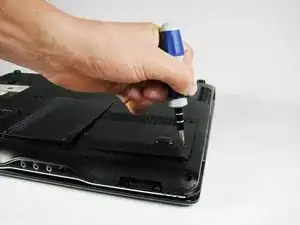

Используя крестовую отвертку Phillips #1, отвинтите два винта 5 мм, которые удерживают крышку отсека 2.

После снятия двух винтов крышки поднимите и сдвиньте крышку, чтобы получить доступ к жесткому диску.

Возьмите прозрачную пластиковую вытягивающую петлю на верхней части жесткого диска и выньте диск из ноутбука.

После того как жесткий диск извлечён из ноутбука, его необходимо вынуть из монтажной рамки.

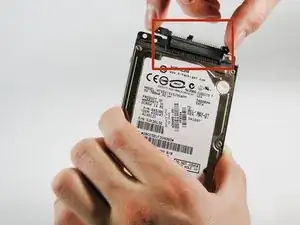

Начните с осторожного вытягивания адаптера жесткого диска HP с конца диска.

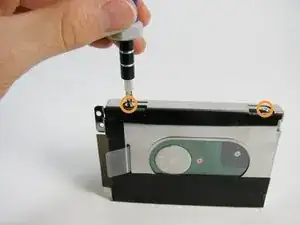

Используя крестовую отвертку Phillips #1, отвинтите четыре монтажных винта 3 мм по обеим сторонам рамки жесткого диска (по 2 с каждой стороны).

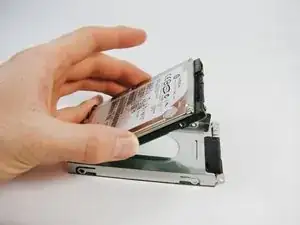

Поднимите жесткий диск из его металлической рамки.

Осторожно: не прикасайтесь к зелёной нижней стороне, так как это может повредить жесткий диск.
