Замена клавиатуры HP Pavilion DV9700
Клавиатуры — одна из наиболее часто используемых частей ноутбука и подвержены значительному износу. Перед заменой этого компонента просмотрите нашу страницу по устранению неполадок, чтобы возможно диагностировать и устранить проблему. Если проблема с клавиатурой устройства сохраняется, воспользуйтесь этим руководством по ремонту, чтобы вернуть устройство в рабочее состояние. Для начала работы с этим руководством вам потребуется крестовая отвертка Phillips и лопатка.
Шаг 1
Сначала переверните устройство так, чтобы задняя панель была обращена вверх.
В верхней левой части устройства находится защелка.
Нажмите на защелку и потяните аккумулятор вверх, чтобы извлечь его из устройства.
Шаг 2
В отсеке для аккумулятора находятся 6 винтов длиной 4 мм.
Открутите эти винты с помощью отвертки Philips #0.
Эти винты очень маленькие, подготовьте организованное место для их размещения.
Шаг 3
Переверните ноутбук в рабочее положение.
Откройте ноутбук и найдите медиапанель вдоль верхней части клавиатуры.
Слева от медиапанели подденьте лопаткой панель у верхнего края.
Продвигайте лопатку к нижней части медиапанели, чтобы освободить фиксаторы.
Шаг 4
Справа от медиапанели подденьте лопаткой возле верхнего края.
Продвигайте лопатку к нижней части медиапанели, чтобы освободить фиксаторы.
Шаг 5
Осторожно потяните медиапанель вверх примерно на дюйм.
Переверните медиапанель к себе, чтобы обнажить все ещё подключённый кабель.
Не тяните медиапанель слишком далеко от устройства. Это может повредить кабель или разъём кабеля.
Шаг 6
Лентовый кабель находится ближе к левой стороне медиапанели.
Лентовый кабель зафиксирован коричневым зажимом.
С помощью ногтя подденьте одну из сторон зажима, чтобы освободить его.
Зажим хрупкий, не прикладывайте слишком большое усилие.
Шаг 7
После отсоединения лентового кабеля вы можете заменить медиапанель на новую, исправную.
Шаг 8

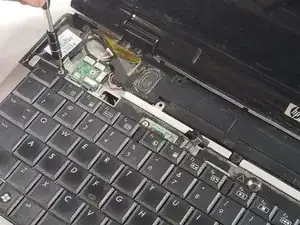

Над клавиатурой расположены три винта длиной 4 мм.
Удалите винты с помощью отвертки Philips #0.
Эти винты очень маленькие, подготовьте организованное место для их размещения.
Шаг 9
Возьмитесь за верхние углы клавиатуры и потяните вверх примерно на дюйм.
Затем потяните клавиатуру в сторону монитора, чтобы освободить её от корпуса.
Шаг 10

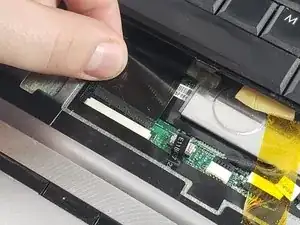

Клавиатура будет прикреплена лентовым кабелем снизу.

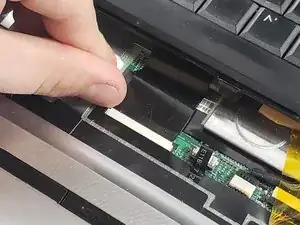

Осторожно подденьте чёрный зажим, держащий кабель, чтобы освободить его.
Лентовый кабель и зажим хрупкие, не поднимайте клавиатуру слишком высоко, чтобы кабель не порвался.
Шаг 11

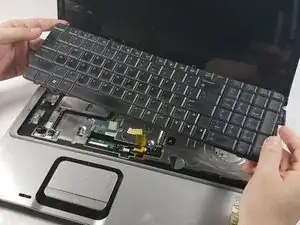

Теперь вы можете поднять клавиатуру с ноутбука и заменить её на новую, исправную.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
