Замена задней панели HP Pavilion g4-1117dx
Большая задняя панель содержит множество винтов, которые помогают ей оставаться на месте. Она закрывает и защищает большинство внутренних компонентов вашего устройства. Удалить её может быть довольно сложно.
Шаг 1

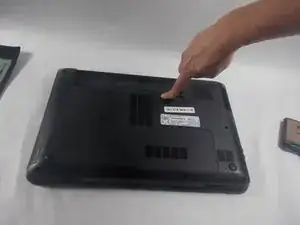

Переместите таб в форме таблетки на другую сторону канала.
Шаг 2
Удалите аккумулятор, удерживая таб в стороне.
Шаг 3
Открутите два винта JIS #0, расположенных по противоположным сторонам панели.
Винты прикреплены к панели и не выйдут полностью.
Шаг 4
Осторожно подденьте L-образную панель.
Шаг 5

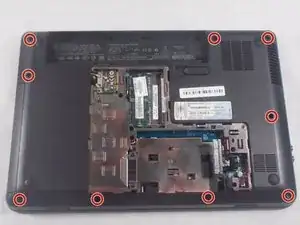

Открутите все девять винтов JIS #0 длиной 6.0 мм, расположенных по периметру задней панели.
Шаг 6
Удалите 3 винта, расположенные на месте, где раньше находился аккумулятор.
Шаг 7

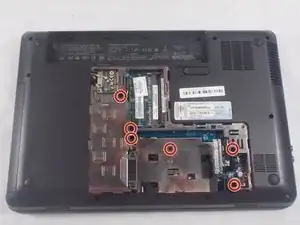

Удалите 6 винтов, расположенных под местом, где находилась меньшая L-образная панель.
Шаг 8

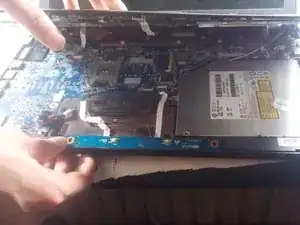

Медленно подденьте клавиатуру от задней панели.
Между задней панелью и клавиатурой находятся два шлейфа.
Удалите осторожно, чтобы не сломать заднюю панель. Если она не снимается легко, проверьте, все ли винты удалены.
Шаг 9
Отключите провода, соединяющие заднюю панель с клавиатурой.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
