Замена тачпада HP Pavilion g4-1117dx
В отличие от других ноутбуков и компьютеров, тачпад является частью клавиатуры, поэтому его нельзя заменить отдельно без замены всей клавиатуры. Гораздо более простое решение, показанное в этом руководстве, требует снятия и замены небольшого ленточного разъёма.
Шаг 1
Сдвиньте табличку в форме пилюли на другую сторону канала.
Шаг 2
Снимите аккумулятор, отодвинув табличку в сторону.
Шаг 3
Открутите два винта JIS #0, расположенные по противоположным сторонам панели.
Винты прикреплены к панели и не выйдут полностью.
Шаг 4
Осторожно подденьте L-образную панель и снимите её.
Шаг 5
Вытащите и отключите разъём с правой стороны.
Шаг 6
Открутите все девять винтов 6,0 мм JIS #0, расположенных по периметру задней панели.
Шаг 7
Снимите 3 винта, расположенные там, где ранее находился аккумулятор.
Шаг 8
Снимите 6 винтов, расположенных под местом, где находилась меньшая L-образная панель.
Шаг 9
Медленно отведите клавиатуру от задней панели.
Между задней панелью и клавиатурой находятся два ленточных провода.
Снимайте медленно, чтобы не сломать заднюю панель. Если она не снимается легко, проверьте, все ли винты удалены.
Шаг 10
Отключите провода, соединяющие заднюю панель с клавиатурой.
Шаг 11
Сам тачпад не вынимается, так как он является частью всей клавиатуры.
Найдите слабо прикреплённую синюю ленту внизу корпуса.

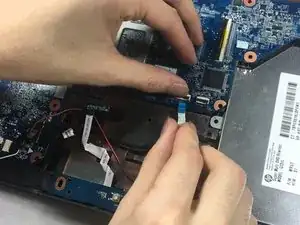

Найдите левую ленточную шлейфовую ленту, прикреплённую к небольшому чёрно-белому разъёму.
Поднимите чёрную защёлку и одновременно вытяните ленточный провод.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
