Замена материнской платы HP Pavilion g4-1117dx
Материнская плата — это «ядро» вашего устройства. Почти все внутренние компоненты, такие как вентилятор, тачпад и динамики, к ней крепятся. Хотя снятие и замена этого компонента несложны, выполнять их следует осторожно.
Шаг 1
Подвиньте пилюлевидную защёлку в другую сторону канала.
Шаг 2
Снимите аккумулятор, удерживая защёлку в стороне.
Шаг 3
Открутите два винта JIS #0, расположенные по противоположным сторонам панели.
Винты прикреплены к панели и не выйдут полностью.
Шаг 4
Аккуратно подденьте L-образную панель и снимите её.
Шаг 5
Вытащите и отключите разъём с правой стороны.
Шаг 6
Открутите все девять винтов 6,0 мм JIS #0, расположенных по периметру задней панели.
Шаг 7
Снимите 3 винта, расположенные в месте, где ранее находился аккумулятор.
Шаг 8
Снимите 6 винтов, расположенных под местом, где находилась меньшая L-образная панель.
Шаг 9
Медленно подденьте клавиатуру и отделите её от задней панели.
Между задней панелью и клавиатурой находятся два ленточных кабеля.
Снимайте медленно, чтобы не повредить заднюю панель. Если она плохо идёт, проверьте, все ли винты выкручены.
Шаг 10

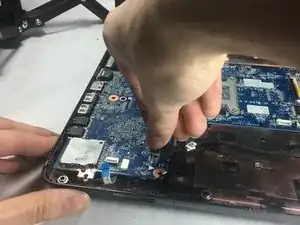

Отключите провода, соединяющие заднюю панель с клавиатурой.
Шаг 11

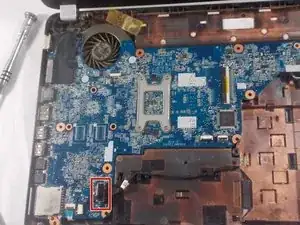

В нижнем левом углу потяните за чёрную ручку, чтобы отключить дисковод.
Шаг 12

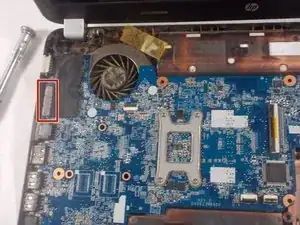

В верхнем левом углу отключите большой чёрный разъём, покрытый электроизоляционной лентой.
Заключение
Для сборки устройства повторите эти действия в обратном порядке.
