Замена жесткого диска IBM ThinkPad T30
В этом руководстве вы узнаете, как снять и заменить жесткий диск в ноутбуке IBM ThinkPad T30. Ноутбук комплектуется IDE/PATA жестким диском ёмкостью 20/40/60 ГБ, который легко извлекается с помощью всего нескольких инструментов
Шаг 1
Убедитесь, что ThinkPad выключен и блок питания отключен.
Переверните ThinkPad дном вверх так, чтобы нижняя часть была обращена к вам.
Сдвиньте защёлку вправо в положение разблокировки.
Удерживая защёлку в положении разблокировки, другой рукой выньте аккумулятор.
Шаг 2
Переверните ThinkPad на заднюю сторону.

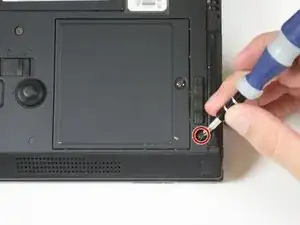

Снимите один винт 11 мм с помощью крестовой отвертки Phillips #0.
Шаг 3

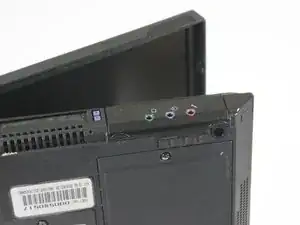

Поставьте ThinkPad на бок для лучшего доступа к жесткому диску.

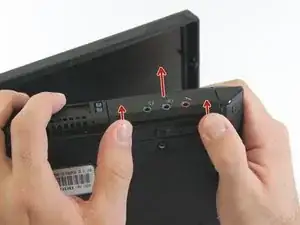

Нажмите на нижний край крышки отсека жесткого диска, чтобы отстегнуть его от ThinkPad.

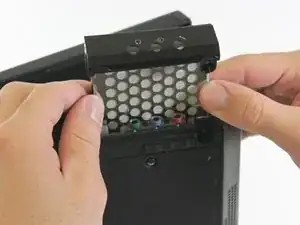

После отсоединения жесткого диска от ThinkPad сдвиньте жесткий диск из корпуса и извлеките его.
Шаг 4

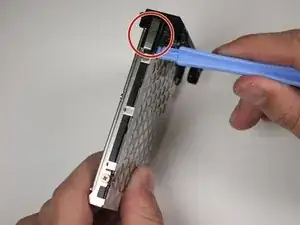

С помощью пластикового инструмента снимите чёрную пластиковую накладку с корпуса жесткого диска.
Поместите пластиковый инструмент у концов накладки, чтобы отстегнуть её от жесткого диска.

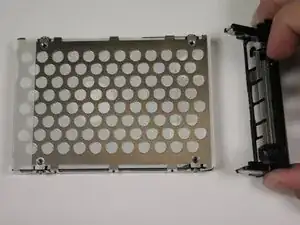

После отсоединения чёрной пластиковой накладки она соскользнёт с корпуса жесткого диска.
Шаг 5

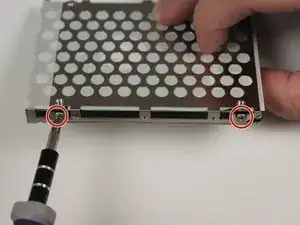

Удалите четыре винта 2,8 мм, крепящие монтажную скобу, используя крестовую отвертку Phillips #0.
Снимите монтажную скобу с жесткого диска.

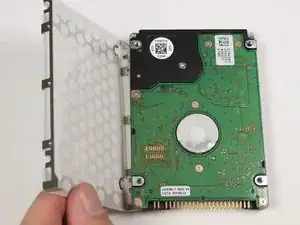

Возможно, будет проще снять монтажную скобу, повернув её с жесткого диска, как если бы она была на петле.
Заключение
Для повторной сборки устройства с новым жестким диском выполните эти инструкции в обратном порядке, заменив старый жесткий диск на новый.
Перевод руководства с ifixit.com
