Замена привода CD/DVD на Asus Rog GL55VW-DH71
В этом руководстве вы научитесь удалять и заменять привод CD/DVD в случае, если он вышел из строя.
Шаг 1
Переверните ноутбук так, чтобы задняя сторона была обращена вверх.
Двумя руками отведите замковые механизмы наружу и поднимите, чтобы снять батарею.
Шаг 2
Удалите девять винтов Phillips #00 длиной 15,4 мм.
Удалите четыре винта Phillips #00 длиной 8,7 мм из крепежа жесткого диска.
Снимите крепление жесткого диска.
Шаг 3
Переверните ноутбук и откройте экран.
Вставьте пластиковые инструменты для открытия между клавиатурой и корпусом.
Пройдитесь по периметру с помощью пластиковых инструментов, пока клавиатура не отделится от корпуса.
Не пытайтесь снимать клавиатуру сразу. Существуют несколько шлейфов, которые соединяют материнскую плату с клавиатурой, и их нужно сначала отсоединить.
Шаг 4
Удалите шлейфы ZIF, соединяющие тачпад и клавиатуру, осторожно поднимая фиксатор на разъемной точке, затем извлеките шлейф. Повторите для каждого кабеля.
Убедитесь, что все шлейфы отключены и не мешают, и поднимите клавиатуру из сборки.
Шаг 5

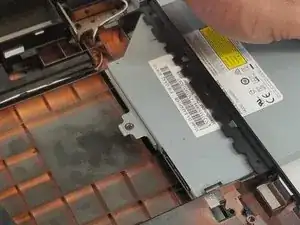

Найдите привод CD/DVD и извлеките его сбоку ноутбука.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
