Замена экрана Asus Rog GL55VW-DH71
В этом руководстве описывается процесс снятия и замены экрана в случае его повреждения или отсутствия изображения. Необходимо соблюдать особую осторожность, поскольку во время ремонта нужно демонтировать хрупкие детали и шлейфы.
Шаг 1
Переверните ноутбук так, чтобы задняя панель оказалась сверху.
Двумя руками раздвиньте фиксаторы и извлеките батарею.
Шаг 2
Выкрутите девять винтов Phillips #00 длиной 15,4 мм.
Выкрутите четыре винта Phillips #00 длиной 8,7 мм, крепящие кронштейн жёсткого диска.
Снимите кронштейн жёсткого диска.
Шаг 3
Переверните ноутбук обратно и откройте экран.
Вставьте пластиковые инструменты для вскрытия между клавиатурой и корпусом.
Обойдите по периметру, постепенно отделяя клавиатуру от корпуса.
На данном этапе не пытайтесь полностью снять клавиатуру. Сначала необходимо отсоединить шлейфы, которые соединяют материнскую плату с клавиатурой.
Шаг 4
Отсоедините шлейфы тачпада и клавиатуры из разъёмов типа ZIF, осторожно подняв фиксатор на разъёме, затем вытяните шлейф. Повторите для каждого шлейфа.
Убедитесь, что все шлейфы отключены и не мешают, после чего извлеките клавиатуру из сборки.
Шаг 5
Извлеките дисковод CD/DVD, выдвинув его из боковой стороны ноутбука.
Шаг 6
Выкрутите три винта Phillips #00 длиной 6,5 мм, крепящие вентилятор.
Отключите кабель питания вентилятора от материнской платы.
Снимите вентилятор.
Шаг 7
Осторожно извлеките шлейфы и беспроводной модуль. Для этого удобно использовать пластиковую лопатку.
Отключите кабель питания материнской платы.
Отключите кабель питания динамика.
Шаг 8
Убедившись, что все соединения и винты удалены, извлеките материнскую плату из сборки.
Шаг 9

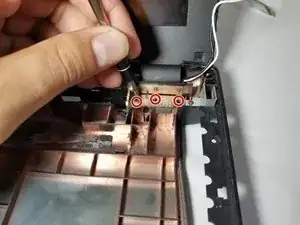

Крестовой отвёрткой #00 выкрутите три винта длиной 8,5 мм, крепящие правую петлю к сборке.

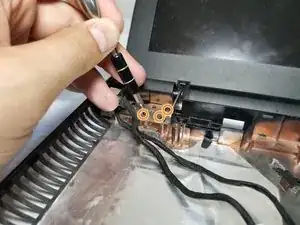

Выкрутите три винта длиной 8,5 мм, крепящие левую петлю к сборке.
Шаг 10

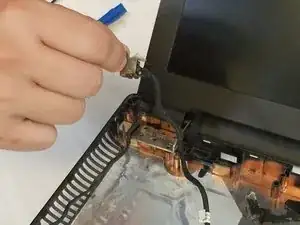

Удалите ленту, фиксирующую кабель питания, и протяните шлейфы ЖК-дисплея через крепления, чтобы извлечь их из сборки.
Отложите сборку в сторону — должен остаться только экран.
Шаг 11
С усилием снимите чёрные заглушки петель с каждой стороны. Они просто снимаются.
Шаг 12

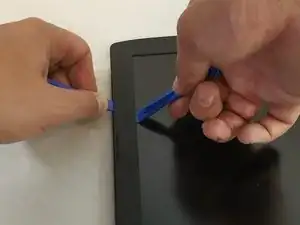

Используя два пластиковых инструмента для вскрытия, снимите лицевую панель. Вставьте инструменты с боковой стороны экрана в зазор между панелью и рамой.
Вы почувствуете, как панель начнёт отходить, при этом будут слышны щелчки.

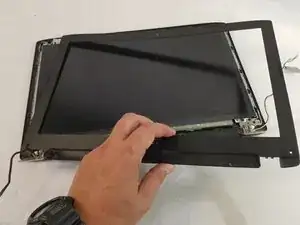

Отложите лицевую панель в сторону.
Шаг 13

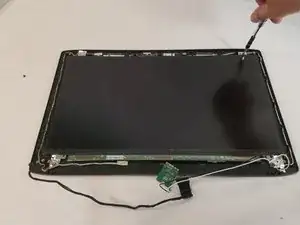

Крестовой отвёрткой #00 выкрутите четыре винта длиной 3,4 мм, крепящих экран к верхней раме.

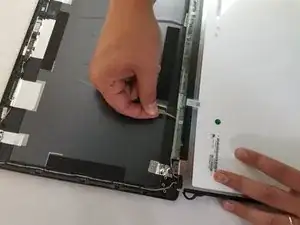

Аккуратно вытяните провода из фиксаторов и извлеките ЖК-дисплей.
Установите новый экран.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
