Замена порта USB Asus Rog GL55VW-DH71
Это руководство научит вас снимать и заменять модуль USB, если он работает неправильно. Будьте особенно осторожны, поскольку во время ремонта необходимо снимать хрупкие детали и ленточные кабели.
Шаг 1

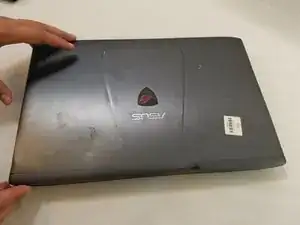

Переверните ноутбук так, чтобы задняя панель оказалась сверху.
Двумя руками раздвиньте фиксаторы и потяните вверх, чтобы снять аккумулятор.
Шаг 2

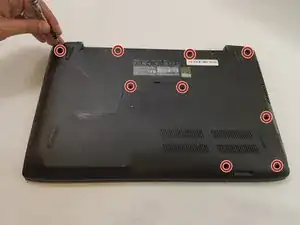

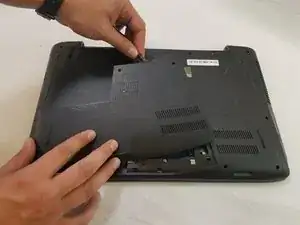

Выкрутите девять винтов Phillips #00 длиной 15,4 мм.

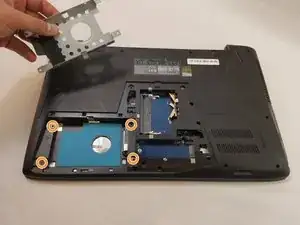

Выкрутите четыре винта Phillips #00 длиной 8,7 мм с крепёжной пластины жёсткого диска.
Снимите крепёжную пластину жёсткого диска.
Шаг 3
Переверните ноутбук и откройте экран.

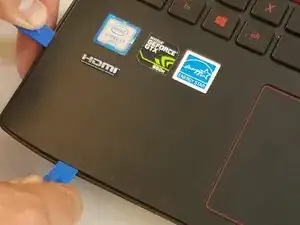

Вставьте пластиковые инструменты для вскрытия между клавиатурой и корпусом.
Аккуратно пройдитесь по периметру инструментами, пока клавиатура не отделится от корпуса.
Не пытайтесь поднимать клавиатуру прямо сейчас. Существуют ленточные кабели, соединяющие материнскую плату и клавиатуру, которые необходимо сначала отключить.
Шаг 4

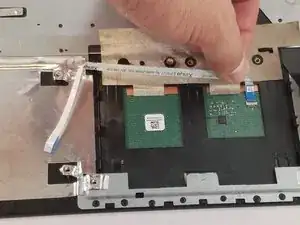

Отключите ленточные кабели тачпада и клавиатуры из разъёмов ZIF: аккуратно поднимите рычажок на разъёме, затем вытяните кабель. Повторите для каждого кабеля.

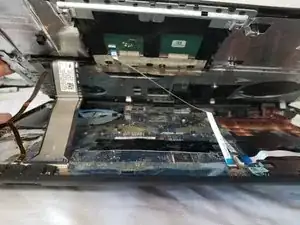

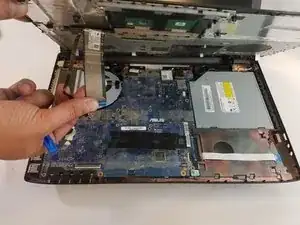

Убедитесь, что все ленточные кабели отключены и не мешают, после чего извлеките клавиатуру из сборки.
Шаг 5
На изображениях материнская плата снята. Это не требуется для замены модуля USB.

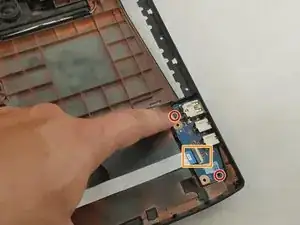

Выкрутите два винта Phillips #00 длиной 2,8 мм.

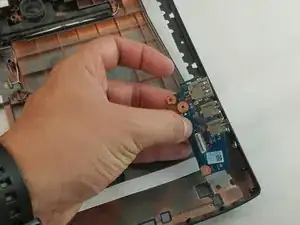

Осторожно отключите ленточный кабель разъёма ZIF от модуля, подняв фиксатор и вытянув кабель.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
