Замена тачпада Asus Rog GL55VW-DH71
Это руководство научит Вас снимать и заменять тачпад в случае его неисправности или повреждения. Особое внимание следует уделить ленточным кабелям, которые необходимо будет отсоединить в процессе.
Шаг 1
Переверните ноутбук так, чтобы задняя панель была обращена вверх.
Обеими руками раздвиньте фиксаторы и потяните вверх, чтобы извлечь батарею.
Шаг 2
Открутите девять винтов Phillips #00 длиной 15,4 мм.
Открутите четыре винта Phillips #00 длиной 8,7 мм, крепящих планку жесткого диска.
Снимите планку жесткого диска.
Шаг 3
Переверните ноутбук и откройте экран.
Вставьте пластиковые инструменты для вскрытия между клавиатурой и корпусом.
Обойдите по периметру, аккуратно отсоединяя клавиатуру от корпуса.
На данном этапе не пытайтесь снять клавиатуру полностью. К ней подключены ленточные кабели, идущие от материнской платы, которые необходимо отсоединить в первую очередь.
Шаг 4
Отсоедините ленточные кабели тачпада и клавиатуры из разъёмов ZIF, аккуратно подняв фиксатор на разъёме, затем вытяните кабель. Повторите для каждого кабеля.
Убедитесь, что все ленточные кабели отключены и не мешают, после чего извлеките клавиатуру из сборки.
Шаг 5

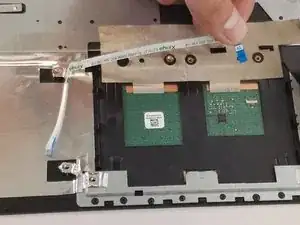

Отсоедините ленточный кабель разъёма ZIF с обратной стороны тачпада, аккуратно подняв фиксатор разъёма и вытянув кабель.
Шаг 6

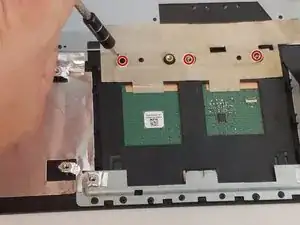

Открутите три винта Phillips #00 длиной 2,8 мм, крепящих тачпад.
Шаг 7

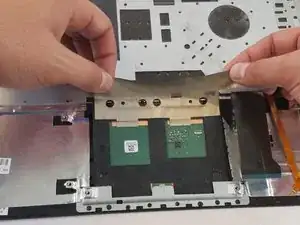

Снимите ленту.

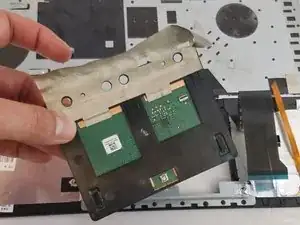

Извлеките тачпад из сборки.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
