Замена порта зарядки Lenovo IdeaPad Flex 3 CB 11M735

Ноутбуки

Порт зарядки является одним из наиболее часто используемых и изнашивающихся компонентов вашего устройства. Если ваш Lenovo IdeaPad Flex 3 CB 11M735 перестает заряжаться из-за поврежденного порта, это руководство проведет вас через процесс замены, обеспечивая работу и функциональность вашего устройства.

Перед началом убедитесь, что ваше устройство отключено и не подключено к сети, чтобы предотвратить электрические опасности. Это руководство также поможет вам определить ключевые соединения на материнской плате, чтобы избежать случайного повреждения.

Шаг 1

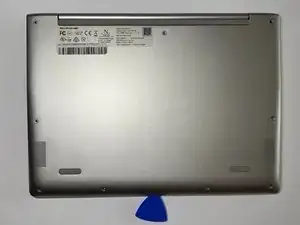

Полностью выключите Chromebook. Отключите зарядное устройство и все остальные подключенные устройства. Переверните устройство и положите его на ровную поверхность.

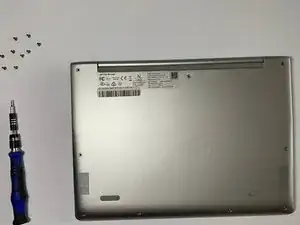

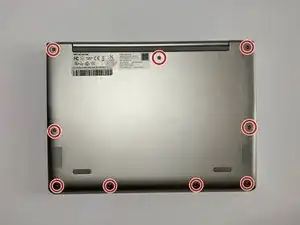

Используйте отвертку T6 Torx, чтобы открутить девять M2 x 6.5мм винтов.

Шаг 2

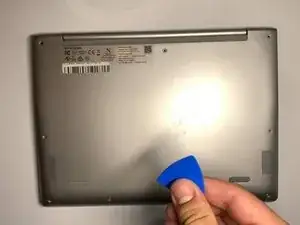

С помощью пластиковой лопатки аккуратно подденьте верхнюю панель от нижнего корпуса.

Будьте осторожны при снятии клавиатуры и отключайте соединения.

Шаг 3

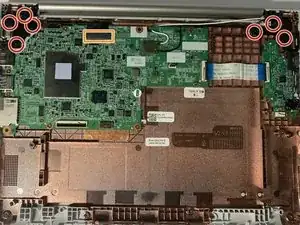

Снятие семи винтов длиной 4.5 мм с помощью отвертки Phillips #00.

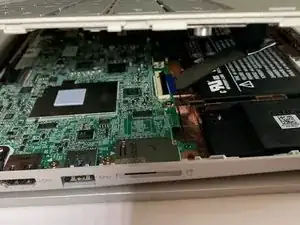

Отключите кабель дисплея от материнской платы.

Удалите дисплей из ноутбука.

Шаг 4

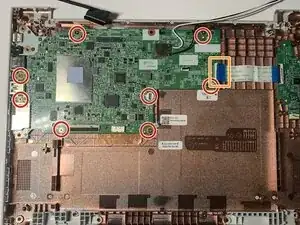

Снятие восьми винтов длиной 4 мм с материнской платы с помощью отвертки Phillips #00.

Каждый винт, удерживающий материнскую плату, отмечен маленьким треугольником, что помогает идентифицировать правильные винты для сборки, так как некоторые отверстия требуют установки нескольких слоев.

Отключите шлейф от материнской платы.

Шаг 5

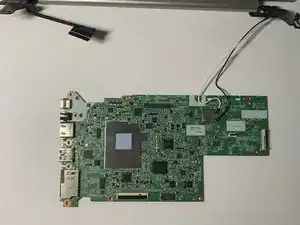

Удалите материнскую плату из ноутбука.

Подключите паяльник и установите его на температуру около 350°C.

Будьте осторожны, чтобы избежать ожогов, и всегда используйте правильную подставку. Держите паяльник подальше от горючих поверхностей.

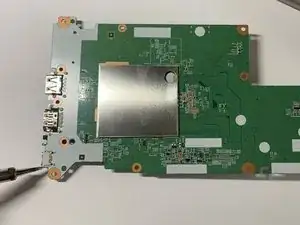

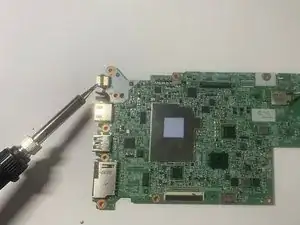

Переверните материнскую плату и аккуратно распаяйте небольшие отверстия с помощью кончика нагретого паяльника. Это расплавит олово, позволяя вам удалить порт USB-C.

Поместите новый 16-контактный USB 3.1 Type-C разъем в нужное место, затем повторно нагрейте олово, чтобы закрепить его на материнской плате.

Перевод руководства с ifixit.com
