Замена дисплея Lenovo IdeaPad Flex 5 14ARE05
Дисплей вашего Lenovo IdeaPad Flex 5 14ARE05 вызывает проблемы? В этом руководстве вы найдёте пошаговую инструкцию по его замене. Дисплей позволяет взаимодействовать с ноутбуком. При его неисправности могут возникать мерцание экрана или нестабильное изображение, что препятствует эффективному использованию ноутбука. Перед началом работы убедитесь, что ноутбук выключен и отключён от источников питания.
Шаг 1
Удалите пять винтов 8 мм с помощью отвертки T5 Torx.
Удалите четыре винта 5 мм с помощью отвертки T5 Torx.
Шаг 2
Используйте небольшой присос для оттягивания задней крышки в областях вырезов у петель.
Осторожно используйте пластиковый инструмент для вскрытия по краям ноутбука, чтобы приподнять остальную часть задней панели.
Шаг 3
Когда все защёлки будут освобождены, снимите заднюю крышку.
Шаг 4

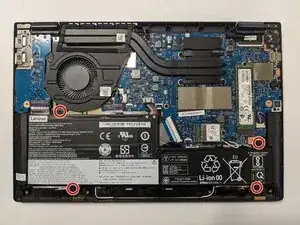

Удалите четыре винта 5 мм крестовой отверткой Phillips #00, фиксирующие аккумулятор.
Шаг 5
Поверните устройство на 90 градусов.

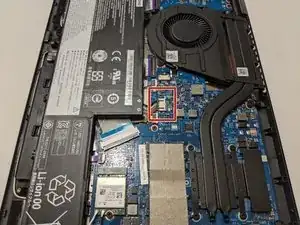

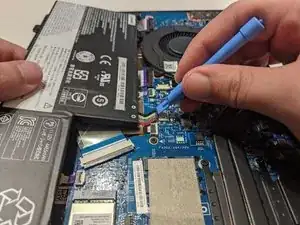

Осторожно приподнимите аккумулятор и с помощью лопатки отсоедините разъём аккумулятора.
Шаг 6

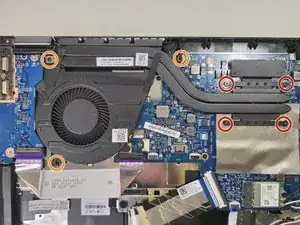

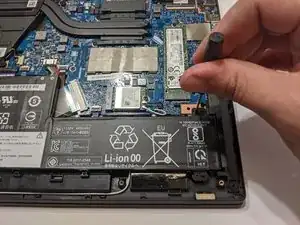

Удалите четыре винта 2 мм с помощью отвертки JIS #1.
Удалите три винта 5 мм с помощью отвертки JIS #1.
Шаг 7

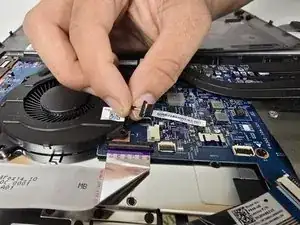

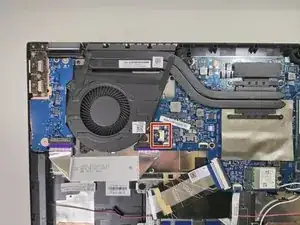

Отсоедините провод в нижнем правом углу вентилятора.

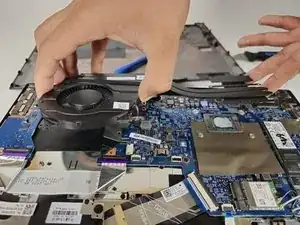

Осторожно приподнимите вентилятор и извлеките его с места.
Шаг 8

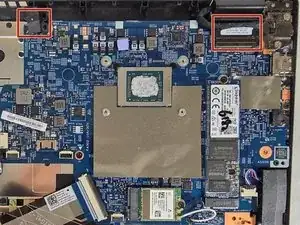

Отключите два разъёма, подключенных к дисплею.
Будьте осторожны, чтобы не повредить провода или разъёмы.
Шаг 9

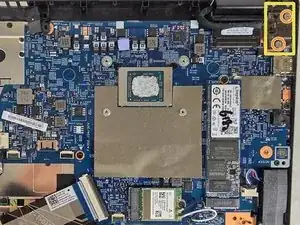

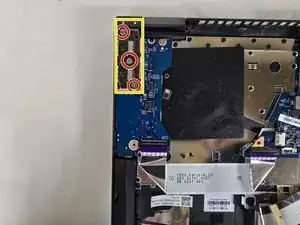

Удалите три винта 2 мм с левой петли с помощью крестовой отвертки Phillips #2.
Удалите два винта 2 мм с правой петли с помощью крестовой отвертки Phillips #2.
Согните металлические кронштейны, снимите петли с рамки и извлеките дисплей.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
