Замена сенсорной панели Lenovo IdeaPad Flex 5 14ARE05
Это руководство по удалению сенсорной панели для Lenovo IdeaPad Flex 5 14ARE05. Сенсорная панель — это встроенное устройство, отвечающее за ввод мыши в ноутбук. В этом руководстве вы удалите заднюю крышку, батарею и материнскую плату, чтобы добраться до сенсорной панели. Если ваша сенсорная панель не работает или нуждается в замене по другим причинам, используйте это руководство. Убедитесь, что ноутбук выключен и отключен от всех источников питания.
Шаг 1
Удалите пять винтов длиной 8 мм с помощью отвертки Torx T5.
Удалите четыре винта длиной 5 мм с помощью отвертки Torx T5.
Шаг 2
Используйте маленький вакуумный фонарь, чтобы приоткрыть задний корпус в двух вырезах для петли.
Аккуратно используйте пластиковый инструмент для открытия вокруг краев ноутбука, чтобы приподнять остальную часть задней панели.
Шаг 3
После того как все зажимы будут отсоединены, снимите заднюю крышку.
Шаг 4
Удалите четыре винта длиной 5 мм с головкой Phillips #00, которые закрепляют батарею на месте.
Шаг 5
Поверните устройство на 90 градусов.
Аккуратно приподнимите батарею и используйте лопатку, чтобы отключить разъем батареи.
Шаг 6
Удалите четыре винта длиной 2 мм с помощью отвертки JIS #1.
Удалите три винта длиной 5 мм с помощью отвертки JIS #1.
Шаг 7
Отключите провод в нижнем правом углу вентилятора.
Осторожно поднимите вентилятор с его места.
Шаг 8

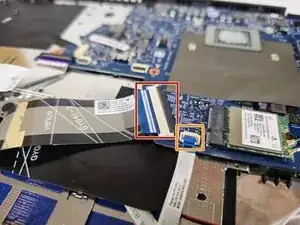

Потяните за синюю вкладку, чтобы отключить большой шлейф.
Потяните за синюю вкладку, чтобы отключить маленький шлейф.
Шаг 9

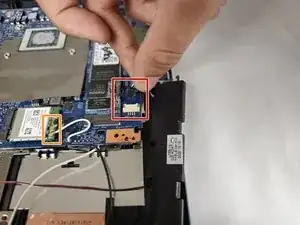

Используйте лопатку, чтобы отключить разъем динамика справа от материнской платы.
Потяните динамик к себе, и он отсоединится от своего крепления.
Поднимите соединения проводов карты Wi-Fi и отодвиньте их в сторону.
Шаг 10

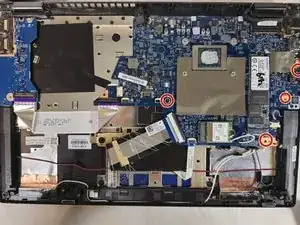

Удалите четыре винта длиной 4 мм на материнской плате с помощью отвертки Phillips #1.
Шаг 11

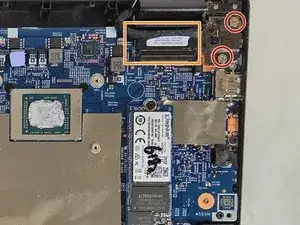

Удалите два винта длиной 2 мм с правой петли с помощью отвертки Phillips #2.
Отключите разъем кабеля экрана.
Удалите материнскую плату из ноутбука.
Шаг 12

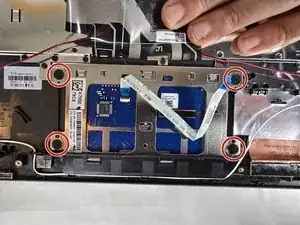

Удалите четыре винта длиной 2 мм с кронштейна сенсорной панели с помощью отвертки Phillips #0.
Потяните кронштейн вверх и выньте его из рамки ноутбука.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
