Замена дисплейной панели Lenovo B575-1450

Выключите компьютер.

Отключите зарядное устройство от компьютера.

Переверните компьютер крышкой вниз.

Сдвиньте правый фиксатор наружу в положение «разблокировано».

Удерживая батарею, другой рукой сдвиньте левый зажим влево и выньте батарею.

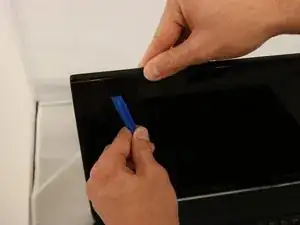

С помощью пластиковой лопатки снимите оба декоративных заглушки винтов с нижней части рамки экрана. Под ними откроются винты.

Отверткой Phillips #0 удалите два винта 4,3 мм, крепящих дисплей к передней рамке.

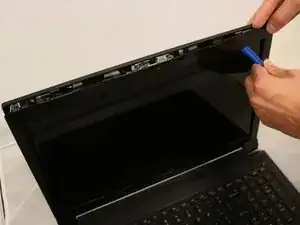

Отделите переднюю рамку от панели дисплея с помощью пластикового инструмента для открывания, аккуратно поддевая по краям и снимая её.

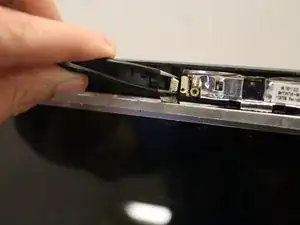

Пинцетом аккуратно отключите ZIF‑разъем, оттянув кабель от фронтальной камеры, прикрепленной к задней рамке.

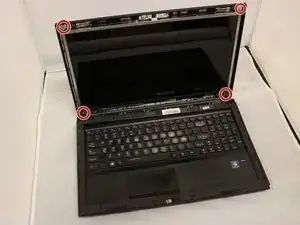

Отверткой Phillips #0 удалите шесть винтов 4,3 мм, соединяющих экран с задней рамкой.

Два винта находятся в нижних левом и правом углах каркаса.

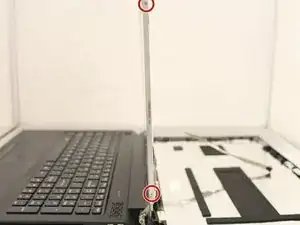

Отверткой Phillips #0 удалите по четыре винта 2,9 мм с каждой стороны кронштейна, удерживающего панель дисплея.

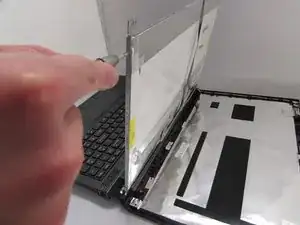

Положите панель дисплея лицевой стороной вниз на клавиатуру.

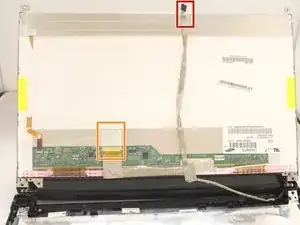

Отогните плоский кабель с ZIF‑разъемом камеры, пока он не освободится от задней стороны дисплея.

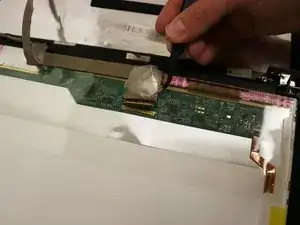

Осторожно отлепите прозрачную клейкую ленту, прикрепленную к основному ZIF‑разъему дисплея, с помощью пластиковой лопатки.

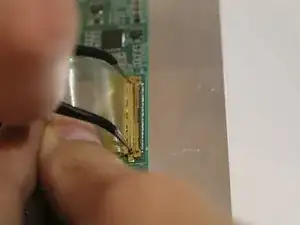

Поместите металлические наконечники пинцета между ZIF‑разъемом и провод‑плата соединением.

Аккуратно разъедините ZIF‑провод‑плата соединение, потянув металлический пинцет вниз.

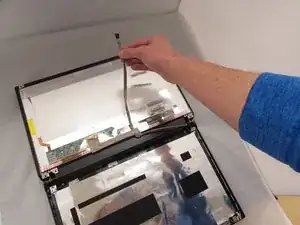

Поднимите плоский кабель, пока дисплей полностью не отключится.

Будьте особенно внимательны при разъединении ZIF‑разъемов. Концы проводов ZIF хрупкие и легко ломаются.
