Замена клавиатуры Lenovo 500e Chromebook 2-го поколения
В этом руководстве показано, как заменить клавиатуру на Chromebook Lenovo 500e 2-го поколения, модель: 81MC005AUS. Клавиатура позволяет пользователю вводить текст и использовать тачпад. Если клавиатура работает некорректно, ознакомьтесь со страницей устранения неполадок.
Шаг 1

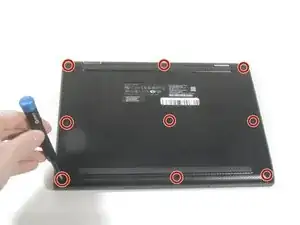

Открутите девять винтов длиной 6 мм с нижней крышки ноутбука с помощью отвертки Phillips #0.
Шаг 2
Достаньте стилус из нижнего левого угла задней панели.
Шаг 3
Проведите по краю задней панели инструментом для вскрытия iFixit, пока она не отсоединится.
Снимите заднюю панель с ноутбука.
Шаг 4

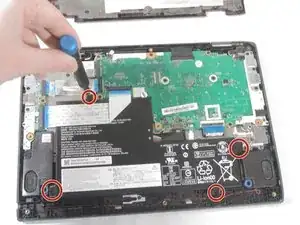

Открутите четыре винта длиной 4 мм, фиксирующих аккумулятор.
Шаг 5

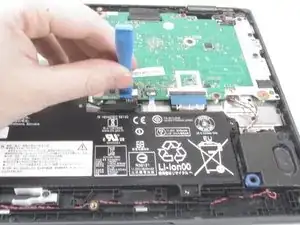

Используйте инструмент для вскрытия iFixit, чтобы отключить аккумулятор от материнской платы.
Возможность повреждения устройства: будьте осторожны при отключении провода.
Шаг 6

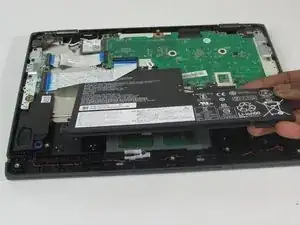

Извлеките аккумулятор из ноутбука.
Шаг 7
Открутите три винта длиной 4 мм (всего шесть) с левой и правой крепёжных скоб с помощью отвертки Phillips #00.
Аккуратно снимите металлические скобы с материнской платы.
Шаг 8

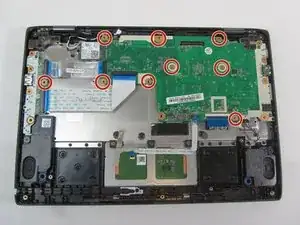

Открутите девять винтов длиной 4 мм с материнской платы с помощью отвертки Phillips #00.
Шаг 9

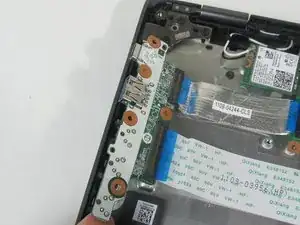

Аккуратно извлеките разъём USB из боковой панели с помощью инструмента для вскрытия iFixit.
Шаг 10
Осторожно отогните металлическую полосу от металлической опоры.
Шаг 11

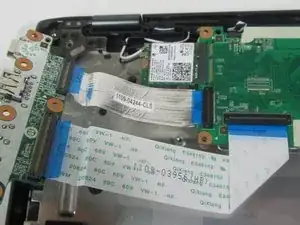

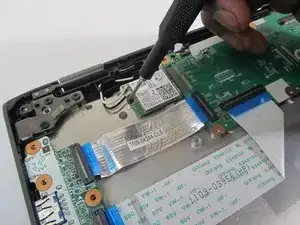

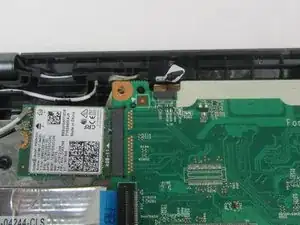

Открутите один винт длиной 3 мм, удерживающий модуль Wi-Fi, с помощью отвертки Phillips #00.
Шаг 12

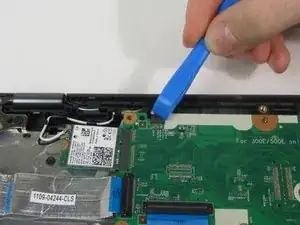

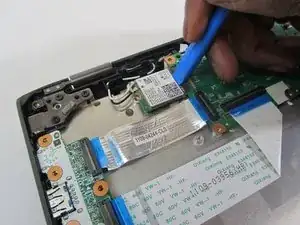

Отключите модуль Wi-Fi от материнской платы с помощью инструмента для вскрытия iFixit.
Шаг 13

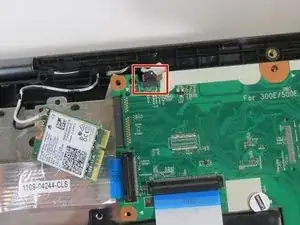

С помощью инструмента для вскрытия iFixit отключите кабель камеры.
Возможность повреждения устройства: будьте осторожны при отключении провода.
Шаг 14

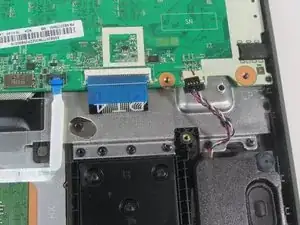

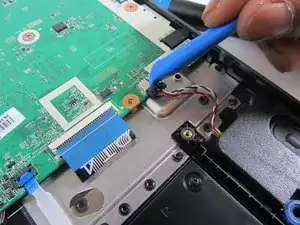

С помощью инструмента для вскрытия iFixit отсоедините провода динамиков от материнской платы.
Отложите динамики в сторону для последующей установки.
Возможность повреждения устройства: будьте осторожны при отключении провода.
Шаг 15

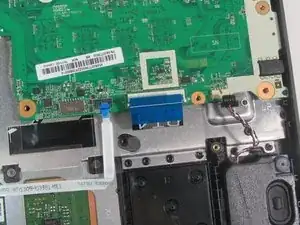

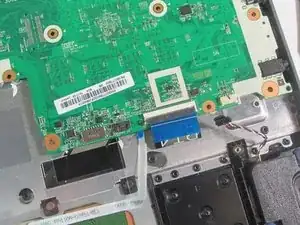

С помощью инструмента для вскрытия iFixit отсоедините разъём тачпада от материнской платы.
Возможность повреждения устройства: будьте осторожны при отсоединении разъёма.
Шаг 16

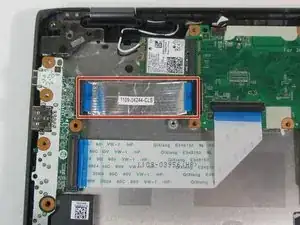

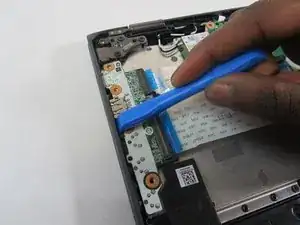

С помощью инструмента для вскрытия iFixit отсоедините кабель клавиатуры от материнской платы.
Возможность повреждения устройства: будьте осторожны при отсоединении кабеля.
Шаг 17
С помощью пинцета отключите чёрный кабель от материнской платы.
Возможность повреждения устройства: будьте осторожны при отсоединении кабеля.
Шаг 18

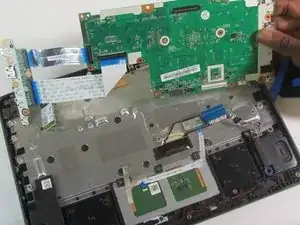

Аккуратно извлеките материнскую плату из ноутбука.
Шаг 19

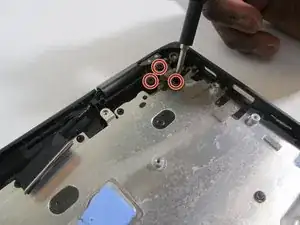

Открутите три винта длиной 5 мм (всего шесть) с каждой петли с помощью отвертки Phillips #0.
Шаг 20

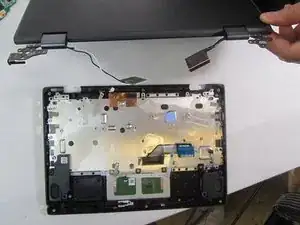

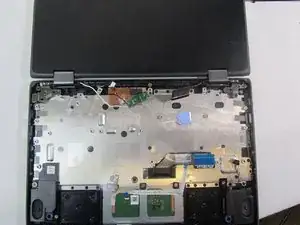

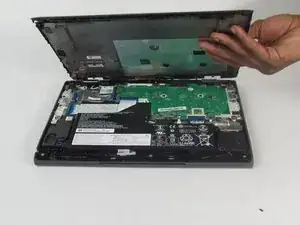

Аккуратно откройте экран ноутбука, и он отделится от клавиатуры.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
