Замена вентилятора Acer Aspire One 751h-1948

Закройте ноутбук и переверните его, чтобы просмотреть заднюю часть ноутбука.

Разблокируйте правую защёлку аккумулятора, сдвинув фиксатор батареи вправо. Затем сдвиньте левую защёлку влево и выньте аккумулятор.

Открутите два винта Phillips #0 (M2-L2.5 мм), держащие панель сетевой карты.

Эти винты не выкручиваются полностью.

Отключите два соединительных кабеля, приподняв их вверх. Они должны легко отсоединяться.

Удалите винт Phillips #0 (M2-L3 мм), удерживающий сетевую карту. Выньте карту.

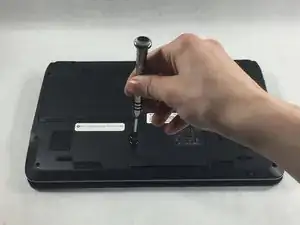

Открутите винт Phillips #0 (M2 L2.5 мм) и снимите крышку панели.

Эти винты не выкручиваются полностью.

Извлеките жёсткий диск, сдвинув его влево, затем вытащите его.

Открутите винты Phillips #0 (M2-L2.5 мм).

Используйте пластиковый инструмент для вскрытия, чтобы нажать на каждую из четырёх защёлок и аккуратно приподнять клавиатуру.

Не поднимайте клавиатуру полностью, чтобы не повредить лентовый кабель под ней.

При снятии клавиатуры будьте осторожны, чтобы не повредить лентовый кабель, который её соединяет с материнской платой.

Отключите лентовый кабель, аккуратно приподняв чёрную защёлку вверх. Затем извлеките кабель.

С помощью отвёртки удалите все винты Phillips #00 (M2-L2.5 мм), показанные здесь.

Переверните ноутбук и удалите все винты Phillips #0 (M2-L5 мм) под клавиатурой.

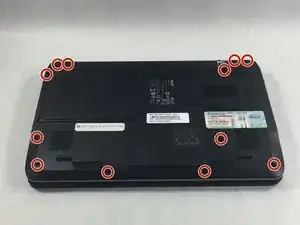

Удалите все винты Phillips #0 (M2-L2.5 мм)

Поднимите маленькую чёрную защёлку и отсоедините лентовый кабель перед продолжением работ.

Отделите переднюю панель от задней, поддев ногтем между ними и сдвинув.

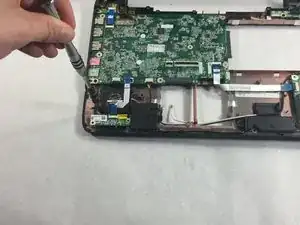

С помощью отвёртки удалите винты Phillips #0 (M2-L5 мм)

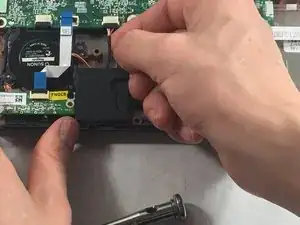

Снимите лентовый кабель, лежащий поверх вентилятора, приподняв маленькую чёрную защёлку и потянув за синюю язычок.

Той же техникой отсоедините лентовый кабель от материнской платы.

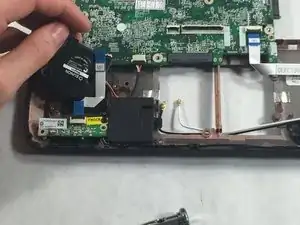

Открутите винт Phillips #0 (M2-L2.5 мм) с вентилятора и снимите вентилятор.
