Замена модуля ЖК-дисплея Acer TravelMate P653-V-6882

Переверните компьютер так, чтобы основание было направлено вверх.

Переместите фиксатор батареи в положение «разблокировано».

Сдвиньте защёлку фиксации батареи вправо.

Батарейный блок выпрыгнет наружу.

Поднимите батарею вверх.

Выньте батарею из отсека.

Сдвиньте защёлку отсека оптического привода вниз.

Модуль оптического привода выпрыгнет наружу.

Удалите модуль оптического привода.

Удалите пять винтов Phillips #1 длиной 7 мм.

Используйте инструмент для открытия, чтобы отделить дверцу основания от нижней части ноутбука.

Будьте осторожны, не гните и не трескайте пластиковую заднюю крышку.

Аккуратно отожмите дверцу основания, подавая её вверх.

Выньте дверцу основания.

Будьте осторожны, не гните и не трескайте пластиковую заднюю крышку.

Удалите два винта Phillips #1 длиной 7 мм.

Переверните ноутбук так, чтобы нижняя сторона снова была направлена вниз.

Откройте панель ЖК-дисплея.

Используйте плоский конец лопатки, чтобы надавить на шесть защёлок.

Будьте осторожны, не гните и не трескайте клавиатуру.

Когда защёлки сдвинуты внутрь, клавиатура отщелкнется.

Аккуратно подденьте клавиатуру вверх.

Будьте осторожны, не гните и не трескайте клавиатуру.

Сдвиньте клавиатуру вперёд, чтобы получить доступ к кабелю клавиатуры.

Поднимите защёлку разъёма соединителя, чтобы открыть её.

Осторожно выньте кабель клавиатуры.

Будьте осторожны, не повредите разъём.

Переверните компьютер, откройте панель ЖК-дисплея и найдите разъём кабеля смарт-карты.

Откройте защёлку разъёма кабеля смарт-карты.

Отключите кабель.

Будьте осторожны, не повредите разъём.

Найдите разъём кабеля платы кнопки питания.

Откройте защёлку разъёма кабеля платы кнопки питания.

Отключите кабель.

Будьте осторожны, не повредите разъём.

Найдите разъём кабеля сенсорной панели и платы отпечатка пальца.

Откройте защёлки разъёмов кабеля сенсорной панели и платы отпечатка пальца.

Отключите кабели.

Будьте осторожны, не повредите разъёмы.

Используя отвёртку Phillips #1, удалите два винта.

Переверните ноутбук так, чтобы нижняя сторона была направлена вверх.

Удалите двенадцать винтов Phillips #1 длиной 7 мм.

Удалите пять винтов Phillips #1 длиной 3 мм.

Отключите кабели, подключенные к модулю WLAN.

Переверните ноутбук так, чтобы нижняя сторона снова была направлена вниз.

Откройте панель ЖК-дисплея.

Найдите небольшие зазоры между верхней крышкой и нижним корпусом с левой и правой стороны ноутбука.

Вставьте инструмент для открытия в каждый зазор, чтобы отделить одну часть от другой.

После отделения верхней крышки поднимите её с нижнего корпуса.

Будьте осторожны, не повредите верхнюю и нижнюю крышки при снятии.

Отклейте прозрачную ленту, фиксирующую кабель ЖК-дисплея.

Отключите кабель ЖК-дисплея от материнской платы.

Будьте осторожны, не повредите разъём кабеля ЖК-дисплея.

Отклейте чёрную ленту, покрывающую кабель микрофона.

Отключите кабель микрофона от материнской платы.

Откройте защёлки разъёма кабеля USB-платы.

Отключите кабели.

Будьте осторожны, чтобы не повредить разъёмы.

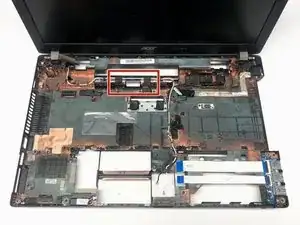

Отключите кабель левого динамика от главной платы.

Удалите один винт Phillips #1 длиной 7 мм.

Поднимите главную плату под углом и аккуратно поверните её на бок.

Отключите LAN-кабель от главной платы.

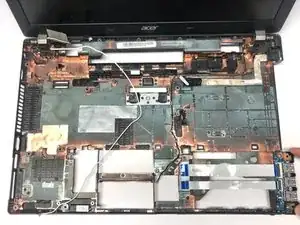

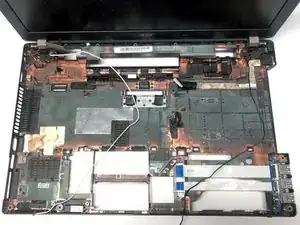

Аккуратно удалите две чёрные ленты, фиксирующие антенные кабели к нижней крышке, с помощью пинцета.

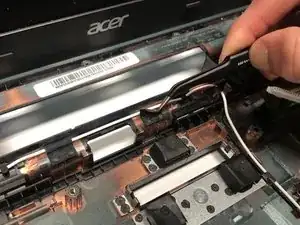

Освободите белый антенный кабель из верхних защёлок.

Будьте осторожны, чтобы не повредить кабель.

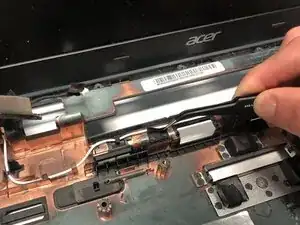

Освободите чёрный антенный кабель из верхних защёлок.

Будьте осторожны, чтобы не повредить кабель.

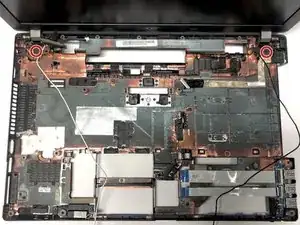

Удалите два винта Phillips #1 длиной 7 мм.

Держите ЖК-модуль при снятии винтов — дисплей может откинуться назад.

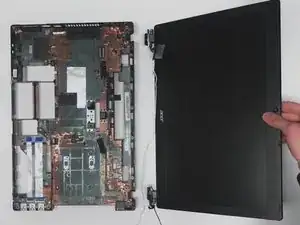

Аккуратно извлеките ЖК-модуль из нижней крышки.
