Замена тачпада Acer TravelMate TMB115-M-C99B
Если тачпад ноутбука перестал реагировать из‑за внешних повреждений, используйте это руководство для его демонтажа и замены.
Шаг 1
Перед началом работы выключите ноутбук.
Переверните ноутбук так, чтобы наклейки с моделью были направлены вверх.
Шаг 2
Отвинтите тринадцать винтов Phillips 6 мм, используя отвёртку #0.
Снимите заднюю крышку ноутбука.
Шаг 3
Отвинтите два винта Phillips 7 мм, крепящие аккумулятор, используя отвёртку #0.
Шаг 4
Отключите аккумулятор от материнской платы.
Шаг 5
Аккуратно отсоедините жёсткий диск от материнской платы.
Шаг 6
Отключите два антенных провода от модуля Wi‑Fi.
Шаг 7
Отвинтите один винт Phillips 6 мм, крепящий модуль Wi‑Fi, используя отвёртку #0.
Шаг 8
Снимите модуль Wi‑Fi с материнской платы.
Шаг 9
Отвинтите восемь винтов Phillips 7 мм, крепящих материнскую плату, используя отвёртку #0.
Шаг 10

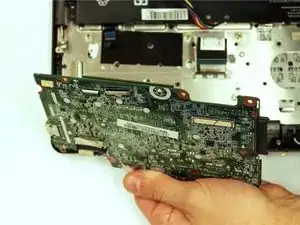

Снимите материнскую плату.
Шаг 11

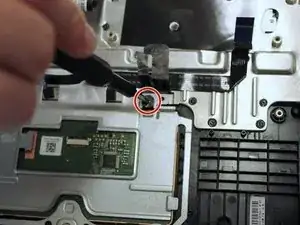

Отвинтите один винт Phillips 6 мм в центре тачпада, используя отвёртку #0.
Шаг 12

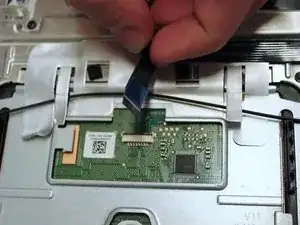

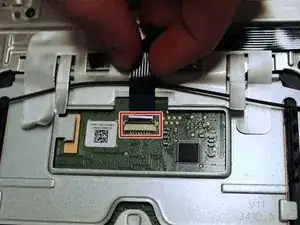

Снимите провод из разъёма.
Шаг 13

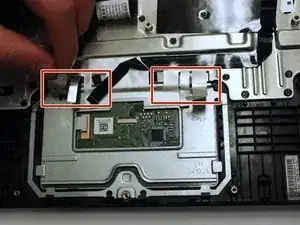

Снимите наклейки с рамки тачпада.
Шаг 14

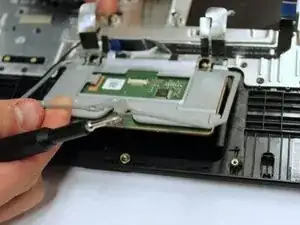

Отвинтите один винт 6 мм в углу рамки тачпада, используя отвёртку #0.
Шаг 15

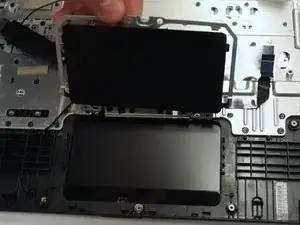

Поднимите рамку тачпада.
Шаг 16

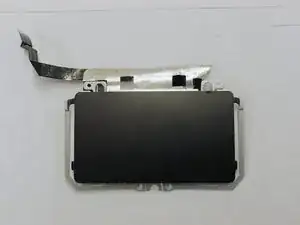

Снимите тачпад.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
