Замена гнезда питания (DC) Acer TravelMate P653-V-6882
Если индикатор питания не загорается независимо от того, подключён ли Acer TravelMate P653-V-6882 к сети (при рабочем адаптере питания), то возможно неисправен разъём питания. Чтобы снова корректно заряжать ноутбук, выполните эту инструкцию по замене гнезда питания.
Важно знать, что придётся извлечь материнскую плату TravelMate.
Шаг 1
Переверните компьютер так, чтобы основание было вверх.
Переместите фиксатор батареи в положение открыто.
Шаг 2
Сдвиньте защёлку выпуска батареи вправо.
Батарейный блок выскочит.
Шаг 3
Поднимите батарею вверх.
Выньте батарею.
Шаг 4

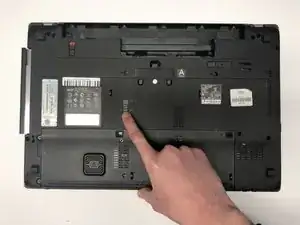

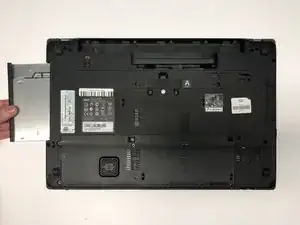

Сдвиньте защёлку отсека оптического привода вниз.
Модуль оптического привода выскочит.
Шаг 5
Снимите модуль оптического привода.
Шаг 6
Удалите пять винтов Phillips #1 длиной 7 мм.
Шаг 7

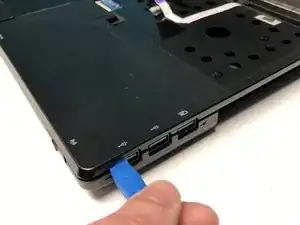

Используйте инструмент для вскрытия, чтобы отделить заднюю крышку основания от нижней части ноутбука.
Будьте осторожны, чтобы не согнуть и не треснуть пластиковую заднюю крышку.
Шаг 8
Осторожно подденьте заднюю крышку, подталкивая вверх.
Выньте заднюю крышку основания.
Будьте осторожны, чтобы не согнуть и не треснуть пластиковую заднюю крышку.
Шаг 9
Удалите два винта Phillips #1 длиной 7 мм.
Шаг 10
Переверните ноутбук так, чтобы нижняя сторона снова была внизу.
Откройте дисплейную панель.
Используйте плоский конец лопатки, чтобы нажать на шесть защёлок.
Будьте осторожны, чтобы не согнуть и не повредить клавиатуру.
Шаг 11
Когда защёлки будут нажаты, клавиатура выскочит.
Осторожно подденьте клавиатуру.
Будьте осторожны, чтобы не согнуть и не повредить клавиатуру.
Шаг 12
Сдвиньте клавиатуру вперёд, чтобы получить доступ к кабелю клавиатуры.
Отведите защёлку разъёма вверх, чтобы открыть её.
Осторожно выньте кабель клавиатуры.
Будьте осторожны, чтобы не повредить разъём.
Шаг 13

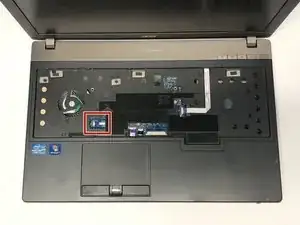

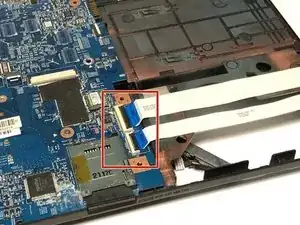

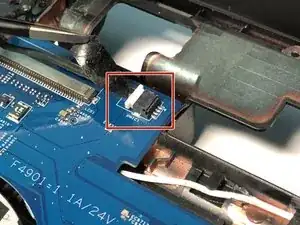

Переверните компьютер, откройте дисплей и найдите разъём кабеля смарт-карты.
Откройте защёлку разъёма кабеля смарт-карты.
Отключите кабель.
Будьте осторожны, чтобы не повредить разъём.
Шаг 14

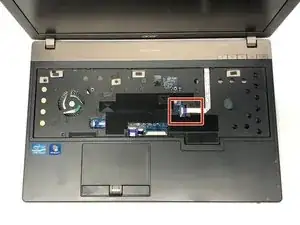

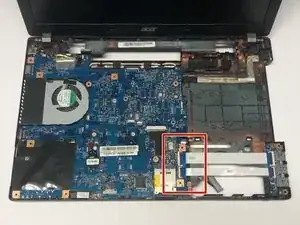

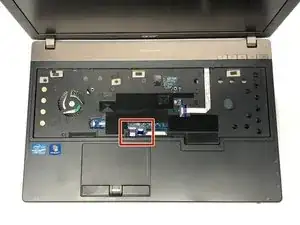

Найдите разъём кабеля платы кнопки питания.
Откройте защёлку разъёма кабеля платы кнопки питания.
Отключите кабель.
Будьте осторожны, чтобы не повредить разъём.
Шаг 15

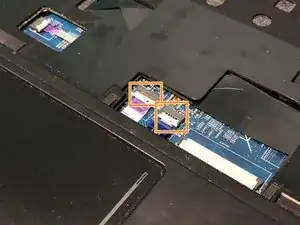

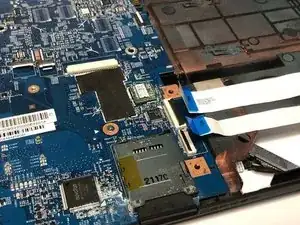

Найдите разъём кабеля тачпада и платы сканера отпечатков.
Отведите защёлки разъёмов кабеля тачпада и платы сканера отпечатков.
Отключите кабели.
Будьте осторожны, чтобы не повредить разъёмы.

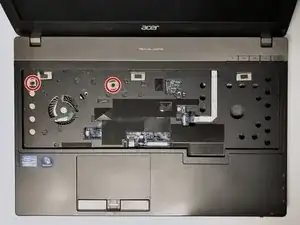

Шаг 16
Используя крестовую отвертку #1, удалите два винта.
Шаг 17
Переверните ноутбук так, чтобы нижняя сторона была вверх.
Удалите двенадцать винтов Phillips #1 длиной 7 мм.
Удалите пять винтов Phillips #1 длиной 3 мм.

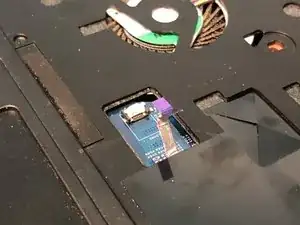

Отключите кабели, подключённые к модулю WLAN.
Шаг 18
Переверните ноутбук так, чтобы нижняя сторона снова была внизу.
Откройте дисплейную панель.

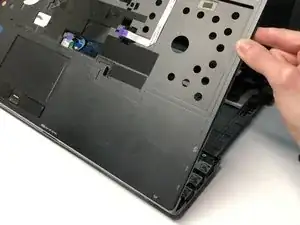

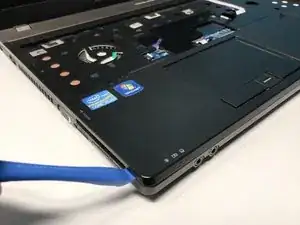

Найдите небольшие зазоры между верхней панелью и нижним корпусом слева и справа от ноутбука.
Вставьте инструмент для вскрытия в каждый зазор, чтобы разделить панели.
Когда верхняя панель отделится, поднимите её с нижнего корпуса.
Будьте осторожны, чтобы не повредить верхнюю и нижнюю панели при снятии.
Шаг 19

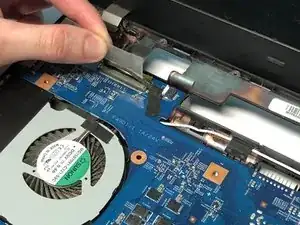

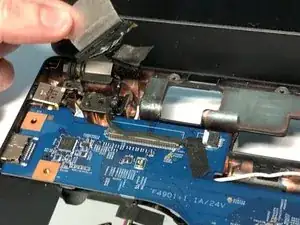

Отсоедините прозрачную ленту, фиксирующую кабель дисплея.
Отключите кабель дисплея от материнской платы.
Будьте осторожны, чтобы не повредить разъём кабеля дисплея.
Шаг 20

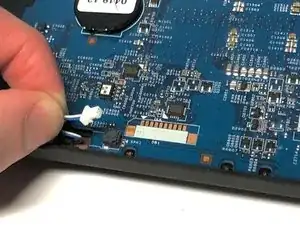

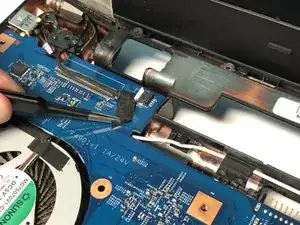

Отделите чёрную ленту, закрывающую кабель микрофона.
Отключите кабель микрофона от материнской платы.
Шаг 21
Откройте защёлки разъёма кабеля USB-платы.
Отключите кабели.
Будьте осторожны, чтобы не повредить разъёмы.

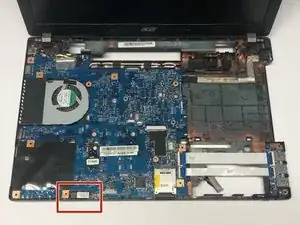

Шаг 22

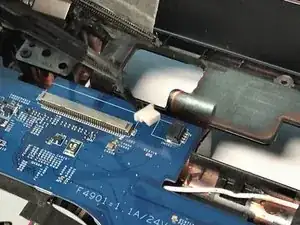

Отключите кабель левого динамика от материнской платы.

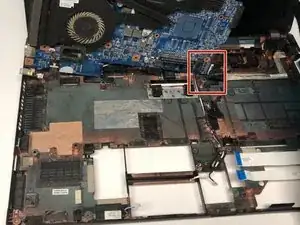

Шаг 23

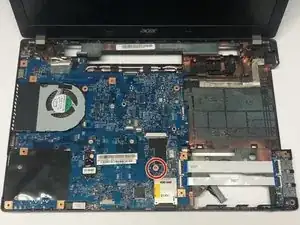

Удалите один винт Phillips #1 длиной 7 мм.
Шаг 24
Поднимите материнскую плату под углом и аккуратно поверните её на бок.
Отключите кабель LAN от материнской платы.

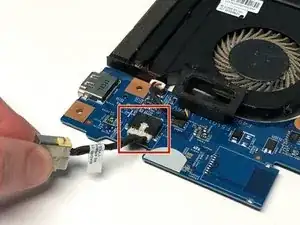

Шаг 25

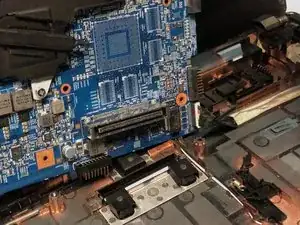

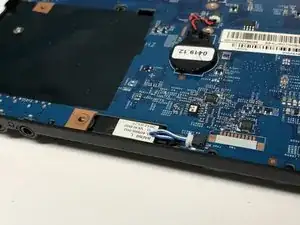

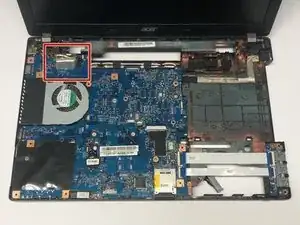

Отключите кабель питания постоянного тока от материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
