Замена материнской платы Acer TravelMate TMB115-M-C99B

Если ваш ноутбук испытывает проблемы с внутренней связью, используйте это руководство для удаления и замены материнской платы.

Шаг 1

Выключите ноутбук перед началом.

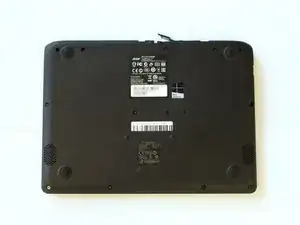

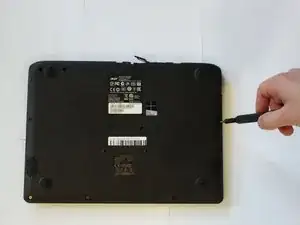

Переверните ноутбук так, чтобы наклейки с моделью смотрели вверх.

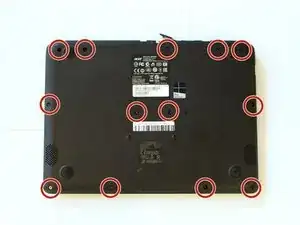

Удалите тринадцать винтов с головкой Phillips длиной 6 мм с помощью отвертки #0.

Снимите заднюю крышку ноутбука.

Удалите два винта с головкой Phillips длиной 7 мм из аккумулятора с помощью отвертки #0.

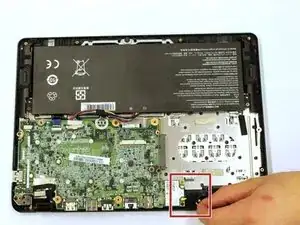

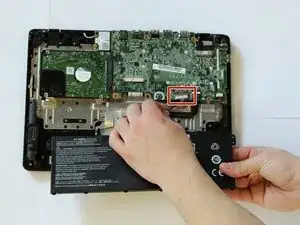

Отключите аккумулятор от материнской платы.

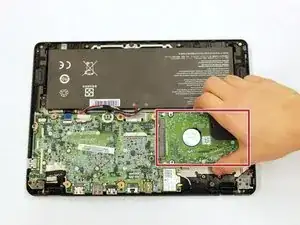

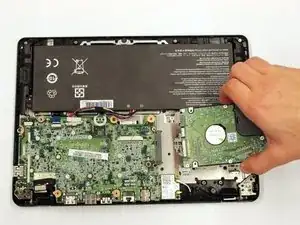

Осторожно отсоедините жесткий диск от материнской платы.

Отключите два провода от интерфейса Wi-Fi.

Удалите один винт с головкой Phillips длиной 6 мм из интерфейса Wi-Fi с помощью отвертки #0.

Снимите интерфейс Wi-Fi с материнской платы.

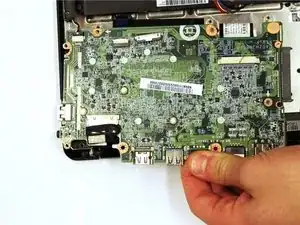

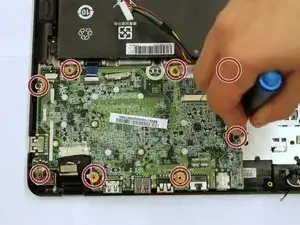

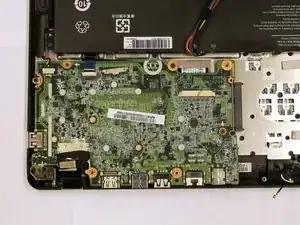

Удалите восемь винтов с головкой Phillips длиной 7 мм из материнской платы с помощью отвертки #0.
