Замена теплового модуля Acer TravelMate P653-V-6882
Acer TravelMate P653-V-6882 может перегреваться в процессе работы из‑за заблокированных отверстий/портов, пыли в вентиляторе, недостаточного количества термопасты или неисправности термоблока.
Чрезмерное выделение тепла внутри ноутбука может повредить его компоненты. Получив доступ к тепловому модулю, вы сможете нанести термопасту, прочистить вентилятор и заменить термоблок.
Если вы уже пытались удалить пыль из вентиляторов, нанести дополнительную термопасту и прочистить заблокированные отверстия/порты, следующим шагом должна быть разборка и замена теплового модуля.
Перед началом замены теплового модуля убедитесь, что ноутбук полностью выключен и отключён от внешнего питания.
Шаг 1
Переверните компьютер, чтобы основание было обращено вверх.
Сдвиньте фиксатор батареи в положение «открыто».
Шаг 2
Сдвиньте защёлку извлечения батареи вправо.
Батарейный блок выскочит наружу.
Шаг 3
Поднимите батарею вверх.
Выньте батарею.
Шаг 4
Сдвиньте защёлку отсека оптического привода вниз.
Модуль оптического привода выскочит наружу.
Шаг 5
Снимите модуль оптического привода.
Шаг 6
Снимите пять винтов Phillips #1, 7 мм.
Шаг 7
Используйте инструмент для раскрытия, чтобы отделить крышку от нижней части ноутбука.
Осторожно — не гните и не трескайте пластиковую заднюю крышку.
Шаг 8
Аккуратно приподнимите крышку, подталкивая её вверх.
Выньте крышку корпуса.
Осторожно — не гните и не трескайте пластиковую заднюю крышку.
Шаг 9
Снимите два винта Phillips #1, 7 мм.
Шаг 10
Переверните ноутбук так, чтобы нижняя сторона теперь была обращена вниз.
Откройте ЖК‑панель.
Используйте плоский конец лопатки, чтобы нажать на шесть защёлок.
Осторожно — не гните и не трескайте клавиатуру.
Шаг 11
Когда защёлки зажаты, клавиатура выскакивает наружу.
Аккуратно подденьте клавиатуру.
Осторожно — не гните и не трескайте клавиатуру.
Шаг 12
Сдвиньте клавиатуру вперёд, чтобы получить доступ к кабелю клавиатуры.
Поднимите защёлку разъёма, чтобы открыть её.
Осторожно выньте кабель клавиатуры.
Осторожно — не повредите разъём.
Шаг 13
Переверните компьютер, откройте ЖК‑панель и найдите разъём кабеля смарт‑карты.
Откройте защёлку разъёма кабеля смарт‑карты.
Отключите кабель.
Осторожно — не повредите разъём.
Шаг 14
Найдите разъём кабеля платы кнопки питания.
Откройте защёлку разъёма кабеля платы кнопки питания.
Отключите кабель.
Осторожно — не повредите разъём.
Шаг 15
Найдите разъём кабеля тачпада и платы отпечатка пальца.
Откройте защёлки разъёмов кабелей тачпада и платы отпечатка пальца.
Отключите кабели.
Осторожно — не повредите разъёмы.
Шаг 16
Используя отвёртку Phillips #1, снимите два винта.
Шаг 17
Переверните ноутбук так, чтобы нижняя сторона была обращена вверх.
Снимите двенадцать винтов Phillips #1, 7 мм.
Снимите пять винтов Phillips #1, 3 мм.
Отключите кабели, подключенные к модулю WLAN.
Шаг 18
Переверните ноутбук так, чтобы нижняя сторона теперь была обращена вниз.
Откройте ЖК‑панель.
Найдите небольшие зазоры между верхней крышкой и нижним корпусом по левому и правому краю ноутбука.
Вставьте инструмент для раскрытия в каждый зазор, чтобы отделить крышку от корпуса.
Как только верхняя крышка отделится, поднимите её от нижнего корпуса.
Осторожно — не повредите верхнюю и нижнюю части корпуса при снятии.
Шаг 19
Отсоедините прозрачную ленту, фиксирующую кабель ЖК‑панели.
Отключите кабель ЖК‑панели от материнской платы.
Осторожно — не повредите разъём кабеля ЖК‑панели.
Шаг 20
Отделите чёрную ленту, закрывающую кабель микрофона.
Отключите кабель микрофона от материнской платы.
Шаг 21
Откройте защёлки разъёма кабеля платы USB.
Отключите кабели.
Будьте осторожны, чтобы не повредить разъёмы.
Шаг 22
Отключите кабель левого динамика от материнской платы.
Шаг 23
Удалите один винт Phillips #1 длиной 7 мм.
Шаг 24
Поднимите материнскую плату под углом и аккуратно поверните её на бок.
Отключите кабель LAN от материнской платы.
Шаг 25

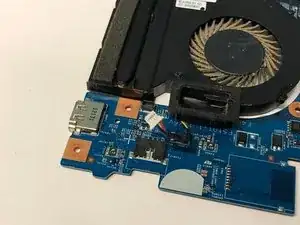

Отключите кабель вентилятора термального модуля от материнской платы, потянув кабель строго вверх.
Будьте осторожны, чтобы не повредить разъём
Шаг 26

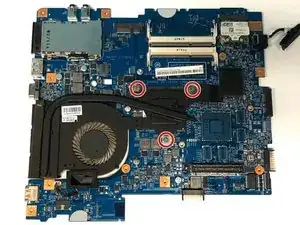

Ослабьте три пружинных винта Phillips #1.
Шаг 27

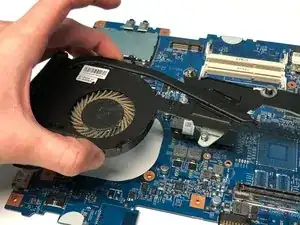

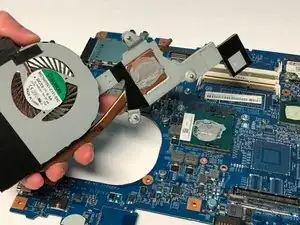

Поднимите термальный модуль строго вверх.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
