Замена модуля Wi‑Fi в HP EliteBook 845 G8

Перед началом ремонта дождитесь разрядки аккумулятора ниже 25% — заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью завершите работу ноутбука и отключите все кабели.

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по‑разному подходить к одной и той же головке винта. Используйте отвертку, которая наиболее плотно входит в головку винта, чтобы избежать срыва.

Используйте крестовую отвертку, чтобы полностью ослабить (но не выкручивать) пять стопорных винтов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлями экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, вблизи среднего винта и надписи ELITEBOOK.

Если трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости осторожно потяните винт вверх пальцами.

Используйте лопатку, чтобы приподнять крышку и освободить защёлку, удерживающую её.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края в направлении к одному из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и вдоль кромки вверх, чтобы освободить защёлки, удерживающие короткий край крышки.

Повторно вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке сдвиньте защёлки вдоль переднего края крышки (напротив петли) в их пазы на раме, затем опустите крышку. Плотно прижмите по периметру, чтобы защёлки полностью зафиксировались.

Разместите ноутбук так, чтобы передний край (напротив петель экрана) был ближе к вам.

Используйте острый край лопатки или ноготь, чтобы поочерёдно надавливать на стороны ползункового разъёма аккумулятора, чтобы полностью вывести его из гнезда.

Подденьте одну из ножек изогнутых пинцетов под металлическую шейку одного из коаксиальных разъёмов на модуле WLAN (Wi‑Fi), расположенного прямо под вентилятором.

Поднимайте строго вертикально, чтобы отсоединить кабель.

Повторите, чтобы отсоединить второй разъём.

При сборке:

Подключите кабель с чёрной лентой к гнезду, отмеченному чёрной стрелкой под ним, а кабель с белой лентой — к гнезду с белой стрелкой.

Держите разъём пинцетом над гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на месте. Если возникают трудности, измените положение головки и попробуйте снова. Не применяйте чрезмерную силу.

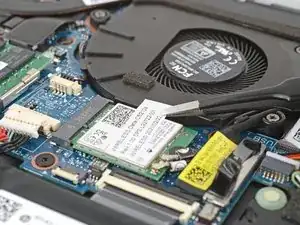

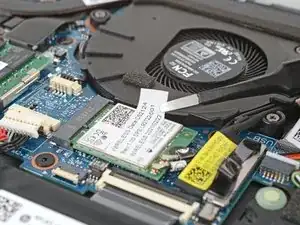

Используйте пинцет, чтобы отлепить ленту от нижнего края вентилятора.

Ленту полностью снимать не обязательно — она может оставаться на модуле Wi‑Fi.

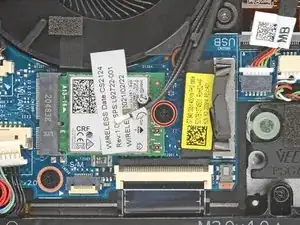

Используйте крестовую отвертку #1, чтобы выкрутить винт длиной 2.5 мм, фиксирующий модуль Wi‑Fi.

После удаления винта модуль может приподняться под небольшим углом.

При сборке аккуратно удерживайте модуль при установке его винта.

Не тяните вверх под острым углом, чтобы не повредить модуль Wi‑Fi и его гнездо.

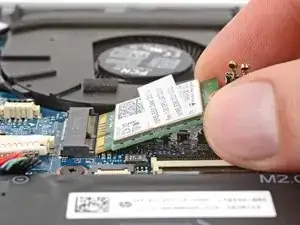

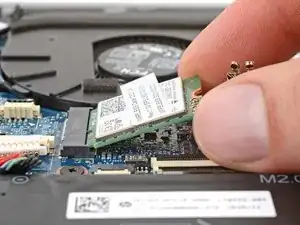

Возьмите модуль Wi‑Fi за края и потяните прямо из гнезда, чтобы вынуть его.

При сборке вставьте модуль в гнездо под небольшим вниз направленным углом.
