Замена модуля охлаждения процессора и радиатора Alienware M15x

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером.

Переверните компьютер.

Сдвиньте защёлку батареи в положение «открыто», как показано.

После того как блок аккумулятора приподнимется, снимите его.

Совместите выступы блока аккумулятора со слотами в отсеке для батареи.

Вставьте НОВЫЙ блок аккумулятора в отсек до щелчка фиксатора.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером.

ВНИМАНИЕ: Чтобы избежать электростатического разряда, заземлитесь с помощью браслета или периодически прикасайтесь к неокрашенной металлической поверхности (например, к разъёму на задней панели компьютера).

Ослабьте два закреплённых винта, фиксирующих крышку отсека модулей памяти к основе компьютера.

Сдвиньте крышку отсека модулей памяти, чтобы освободить защёлки, и поднимите крышку из основания компьютера.

ВНИМАНИЕ: Если необходимо извлечь модули памяти из обоих разъёмов, сначала извлеките модуль из верхнего разъёма, затем из нижнего.

ВНИМАНИЕ: Чтобы не повредить разъёмы модулей памяти, не используйте инструменты для разведения пружинных фиксаторов.

Аккуратно разведите пружинные фиксаторы на разъёме модуля памяти кончиками пальцев, пока модуль не поднимется.

Снимите модуль памяти.

Совместите вырез на НОВОМ модуле памяти с выступом на разъёме модуля памяти.

Вставьте модуль в разъём под углом 45 градусов и надавите на модуль до щелчка. Если щелчка не слышно, извлеките модуль и установите заново.

ВНИМАНИЕ: Если крышка отсека модулей памяти трудно закрывается, извлеките модуль и установите его заново. Форсированное закрытие крышки может повредить компьютер.

ПРИМЕЧАНИЕ: Если модуль памяти установлен неправильно, компьютер может не загрузиться.

Совместите и вставьте выступы крышки отсека модулей памяти в слоты на основании компьютера.

Замените и затяните два закреплённых винта, фиксирующих крышку отсека модулей памяти к основе компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером.

ПРЕДУПРЕЖДЕНИЕ: Если вы снимаете жёсткий диск, когда он горячий, не прикасайтесь к металлическому корпусу диска.

Ослабьте четыре закреплённых винта, фиксирующих блок жёсткого диска.

С помощью вытяжной ленты поднимите блок жёсткого диска из отсека для диска.

Снимите четыре винта, фиксирующие жёсткий диск в кронштейне.

Выньте жёсткий диск из кронштейна.

Отключите переходник от жёсткого диска.

Подключите переходник к НОВОМУ жёсткому диску.

Установите жёсткий диск в кронштейн.

Замените четыре винта, фиксирующие жёсткий диск в кронштейне.

Поместите блок жёсткого диска в отсек для диска.

Совместите и затяните четыре закреплённых винта, фиксирующих блок жёсткого диска в отсеке.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте инструкции по технике безопасности, поставляемые вместе с компьютером.

ОСТОРОЖНО: Чтобы избежать повреждения от статического электричества, заземлите себя, используя браслет для заземления запястья или периодически касаясь неокрашенной металлической поверхности (например, разъёма на задней панели компьютера).

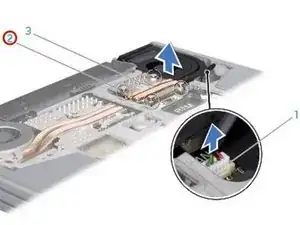

Отключите кабель узла вентилятора процессора и радиатора от разъёма на системной плате.

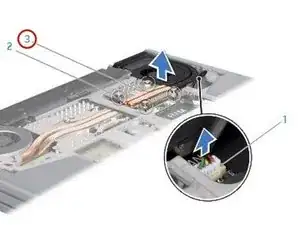

В последовательном порядке (указан на узле вентилятора процессора и радиаторе) ослабьте четыре фиксированных винта, которые закрепляют узел вентилятора процессора и радиатор на системной плате.

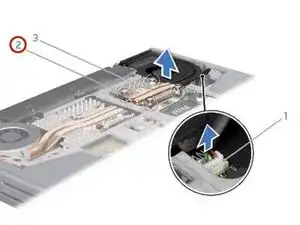

Поднимите узел вентилятора процессора и радиатор с системной платы.

Снимите защитную плёнку с термопрокладок, прикреплённых к НОВОМУ узлу вентилятора процессора и радиатору.

ПРИМЕЧАНИЕ: Если узел вентилятора процессора и радиатор заменён, термопрокладки будут прикреплены к новому узлу вентилятора процессора и радиатору. Не используйте старые термопрокладки повторно.

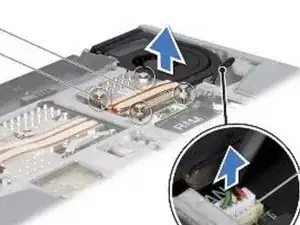

Совместите четыре фиксированных винта радиатора процессора с отверстиями для винтов на системной плате и затяните винты в последовательном порядке (указан на узле вентилятора процессора и радиаторе).

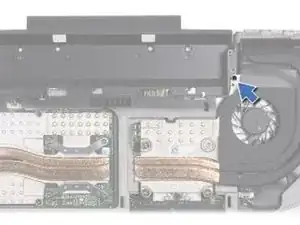

Затяните винт, который фиксирует узел вентилятора процессора и радиатор к основанию компьютера.

Подключите кабель узла вентилятора процессора и радиатора к разъёму на системной плате.
