Замена материнской платы MSI GE62 Apache Pro 004
В этом руководстве показано, как заменить материнскую плату в ноутбуке MSI Apache Pro 004.
Шаг 1

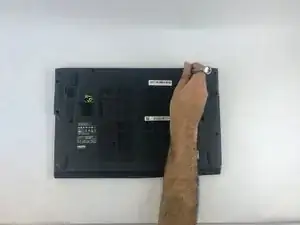

Начните с предположенным дном ноутбука вверх.
Шаг 2

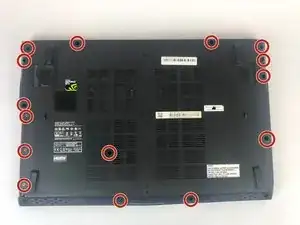

Удалите 15 винтов с дна ноутбука с помощью отвертки PH1.
Снимите нижнюю панель, оттянув ее от ноутбука.
Запоминайте все винты и в какие слоты они были вставлены, так как они немного различаются. Мы рекомендуем следующую систему: разложите их на листе бумаги, представляя, что бумага — это устройство. Разместите винты на бумаге примерно там, где они должны быть.
Шаг 3

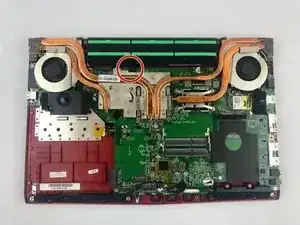

Удалите винт, удерживающий батарею, с помощью отвертки PH1.
Вытащите батарею.
Шаг 4

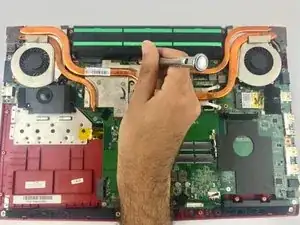

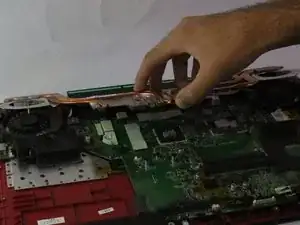

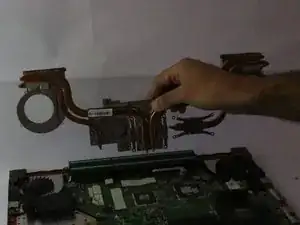

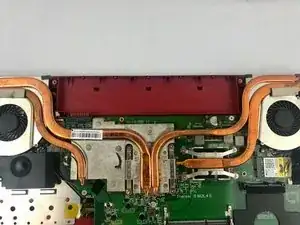

Удалите систему охлаждения, отвинтив четырнадцать винтов, которые ее удерживают.
Шаг 5

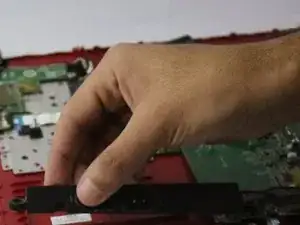

Удалите динамики, удерживающие материнскую плату на месте, расположенные в нижнем левом и нижнем правом углах устройства.
Отвинтите 8 винтов, удерживающих материнскую плату.

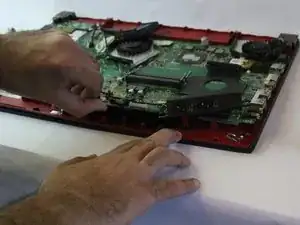

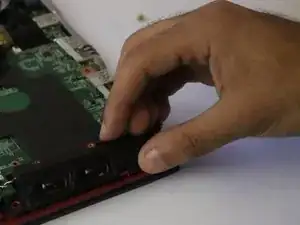

Вытащите материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
