Замена USB-карты Lenovo ThinkPad T480s
Используйте это руководство для замены USB-карты в ноутбуке Lenovo ThinkPad T480s.
USB-карта используется для дополнительного хранения и резервного копирования данных, а также для их передачи. Если ноутбук не распознаёт USB-карту, может появиться сообщение об ошибке, и карта не загрузится. USB-карта может быть повреждена. Возможно, потребуется её замена, но сначала выполните некоторые операции по устранению неполадок.
Перед началом убедитесь, что внутренний аккумулятор отключён, устройство выключено и отсоединено от всех внешних источников питания.
Шаг 1
Отключите аккумулятор, выключите устройство и отсоедините адаптер питания от устройства перед началом работы.
Ослабьте шесть законтрённых винтов крестовой отвёрткой Phillips #1.
Шаг 2
Снимите нижнюю крышку с помощью инструмента для открытия корпуса.
Начните с верхнего края рядом с петлёй и продвигайтесь вдоль кромки, пока все защёлки не отпустятся.
Шаг 3
Поднимите и снимите нижнюю крышку.
Шаг 4
Используйте лопатку, чтобы отключить кабель вентилятора от материнской платы.
Шаг 5
Ослабьте четыре законтрённых винта, крепящие узел вентилятора к материнской плате.
Не пытайтесь выкрутить законтрённые винты полностью, так как выдавливание их может сорвать резьбу или повредить винты.
Шаг 6
Поднимите узел вентилятора из корпуса и удалите его.
Перед установкой нового узла вентилятора и сборкой устройства следуйте нашему руководству по нанесению термопасты thermal paste application guide.
Шаг 7

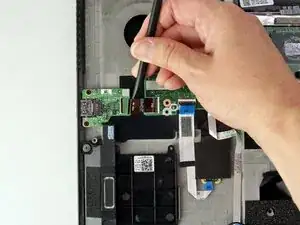

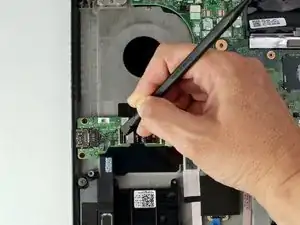

Используйте лопатку, чтобы отключить кабель от USB-карты.
Шаг 8

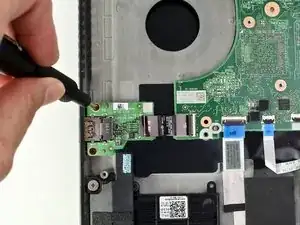

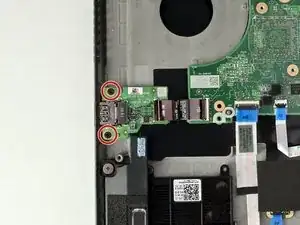

Отвинтите два винта 3 мм с USB-карты крестовой отвёрткой Phillips #1.
Шаг 9

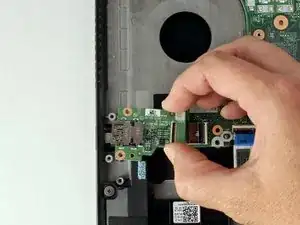

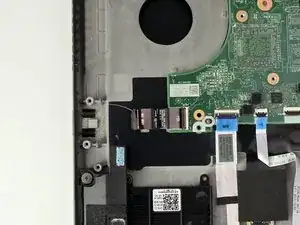

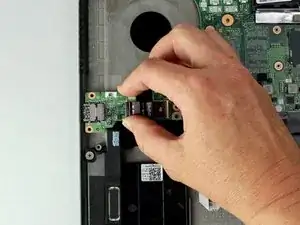

Поднимите USB-карту пальцами и извлеките её из корпуса.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Передайте электронные отходы в переработку на предприятия, сертифицированные по стандарту R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.
