Замена карты Wi-Fi в Lenovo ThinkPad T480s

Ноутбуки

Этот гид покажет вам, как заменить карту Wi-Fi в ноутбуке Lenovo ThinkPad T480s.

Карта Wi-Fi, также известная как WLAN карта, позволяет ноутбуку подключаться к беспроводной сети. Если вы не можете подключить свой ноутбук к Wi-Fi или у вас возникают проблемы с подключением, возможно, у вас неисправная карта Wi-Fi. Обязательно исключите другие проблемы с подключением, перечисленные здесь, прежде чем заменять вашу карту Wi-Fi.

Убедитесь, что вы отключили встроенную батарею, выключили устройство и отключили его от любых внешних источников питания перед началом работы.

Шаг 1

Отключите батарею, выключите устройство и отсоедините адаптер питания от вашего устройства перед тем, как продолжить/начать гид.

Ослабьте шесть пылесосных винтов с помощью отвертки Phillips #1.

Шаг 2

Удалите нижнюю крышку с помощью инструмента для открытия.

Начните с верхнего края возле петли и движитесь по краю, пока все защелки не отсоединятся.

Шаг 3

Поднимите нижнюю крышку.

Шаг 4

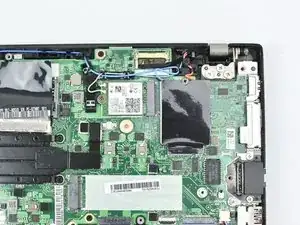

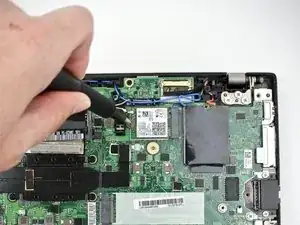

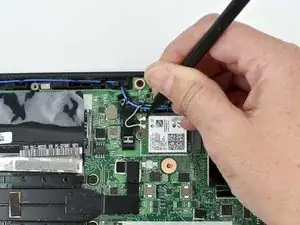

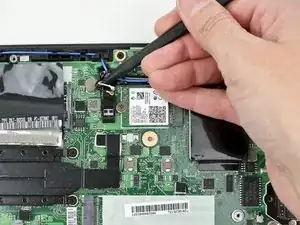

Используя нейлоновую лопатку, отсоедините коаксиальные антенны от карты Wi-Fi.

При сборке заново подключите серый провод, ближайший к винту, и черный провод с другой стороны серого провода.

Шаг 5

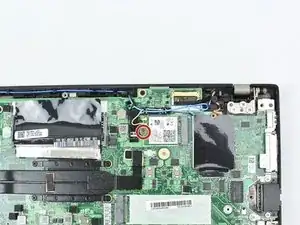

Используйте отвертку Phillips #1, чтобы удалить один винт 2.8 мм, крепящий карту Wi-Fi к материнской плате.

Шаг 6

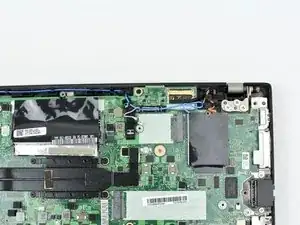

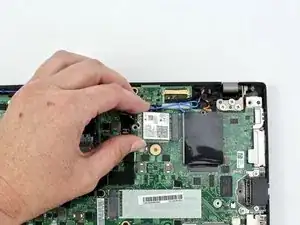

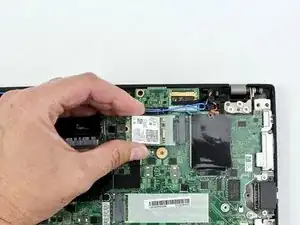

Вытяните карту Wi-Fi из слота.

Заключение

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Сдайте свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.
