Замена экрана Fujitsu Lifebook S6120

Во избежание травм убедитесь, что ноутбук отключён от сети и выключен перед снятием аккумулятора.

Нажмите две защёлки внутрь по направлению к корпусу ноутбука.

Поднимите аккумулятор вверх и извлеките его из рамки ноутбука.

Используйте пластиковый инструмент для вскрытия, чтобы поднять заднюю часть крышки петли с левой и правой сторон компьютера.

Поднимите крышку петли.

Крышка петли соединена с материнской платой ленточным кабелем. Чтобы не повредить, поднимайте крышку петли медленно.

Используйте пинцет, чтобы отключить ленточный кабель от материнской платы.

С помощью пинцета отсоедините кабели крышки петли от материнской платы.

Снимите крышку петли.

Поднимите клавиатуру настолько, чтобы было видно ленточный кабель.

К клавиатуре присоединён ленточный кабель к материнской плате. Поднимайте клавиатуру аккуратно, чтобы не повредить его.

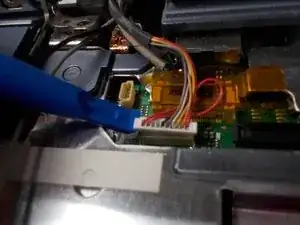

Используйте пластиковый инструмент для вскрытия, чтобы освободить ленточный кабель от материнской платы.

Оттолкните фиксирующие защёлки наружу.

Адаптер должен отщелкнуть вверх.

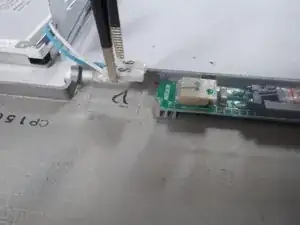

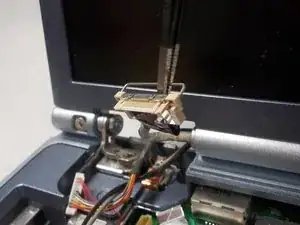

Используйте пинцет, чтобы снять провода с адаптера.

Выньте адаптер и аккуратно вытяните провода из металлического корпуса.

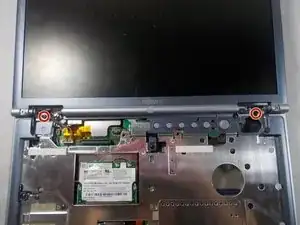

Удалите винты 4 мм из ноутбука крестовой отвёрткой Phillips №0.

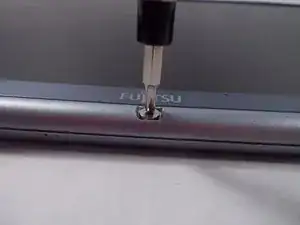

Удалите винты 4.5 мм на задней панели ноутбука крестовой отвёрткой Phillips №0.

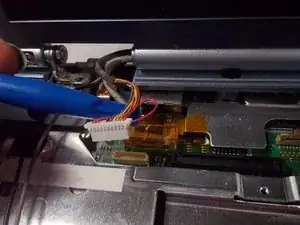

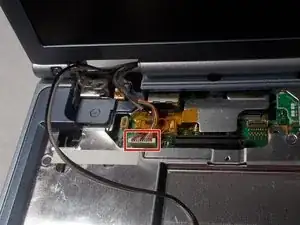

Используйте пластиковый инструмент для вскрытия, чтобы приподнять обе стороны белой защёлки.

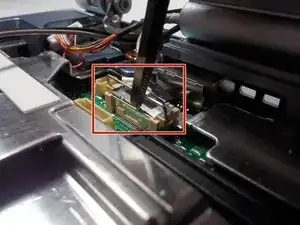

Используйте пинцет, чтобы захватить рычажок и извлечь чип с материнской платы.

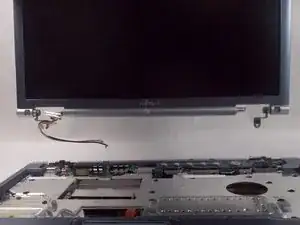

Поднимите экран вертикально вверх.

Снимите резиновые заглушки руками.

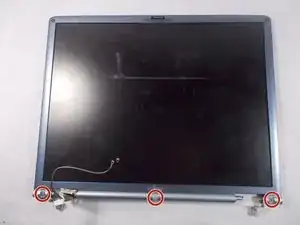

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить винты 3 мм.

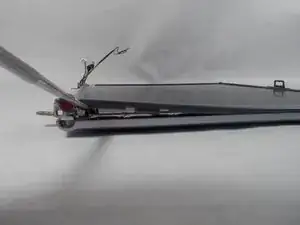

Используйте металлическую лопатку, чтобы приподнять край пластикового корпуса.

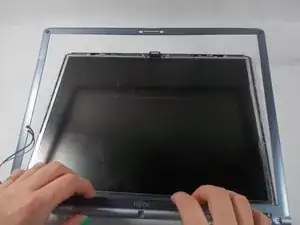

Снимите пластиковую рамку с экрана.

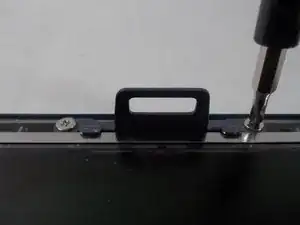

Удалите винты 3 мм крестовой отвёрткой Phillips №00.

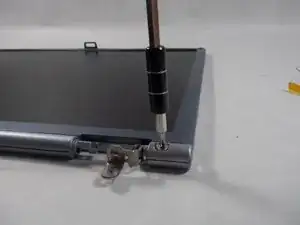

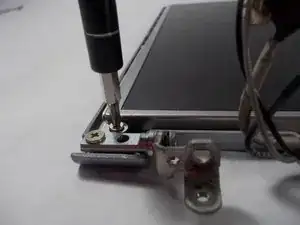

Удалите винты 2.5 мм крестовой отвёрткой Phillips №0 с обеих сторон ноутбука.

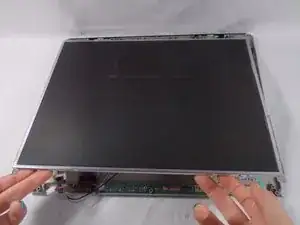

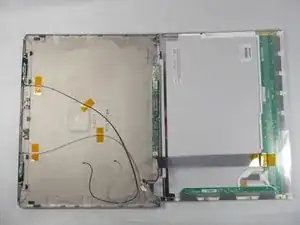

Поднимите экран из рамки.

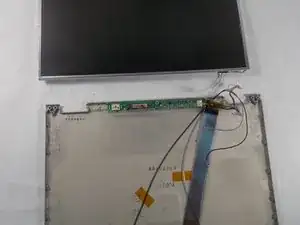

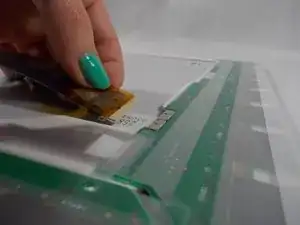

Отсоедините ленточный кабель от задней части экрана.

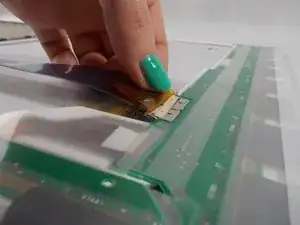

С помощью пинцета снимите белый разъём.
