Замена вентилятора Fujitsu Lifebook S6120

Во избежание травм убедитесь, что ноутбук отключён от сети и выключен перед снятием батареи.

Нажмите на две защёлки внутрь, ближе к корпусу ноутбука.

Поднимите батарею вверх и выньте её из корпуса ноутбука.

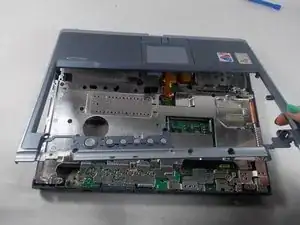

Используйте пластиковый демонтажный инструмент, чтобы приподнять заднюю крышку шарнира с левой и правой сторон компьютера.

Поднимите крышку шарнира.

Крышка шарнира соединена с платой шлейфом. Чтобы избежать повреждений, поднимайте крышку шарнира медленно.

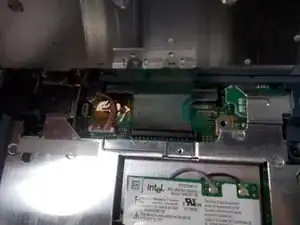

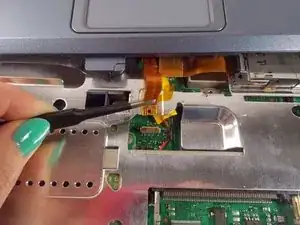

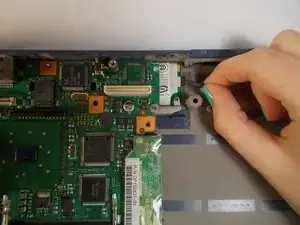

Используйте пинцет, чтобы отсоединить шлейф от материнской платы.

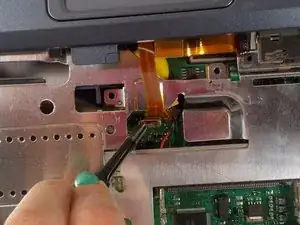

Пинцетом отсоедините кабели крышки шарнира от материнской платы.

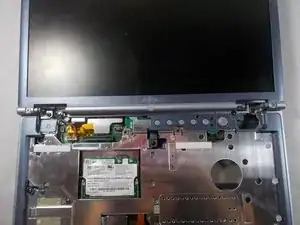

Снимите крышку шарнира.

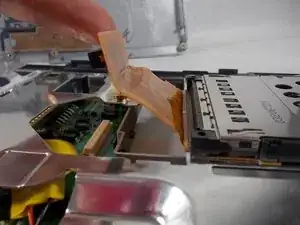

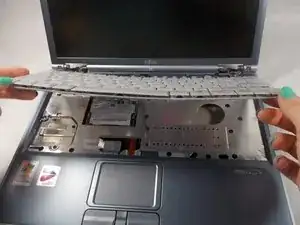

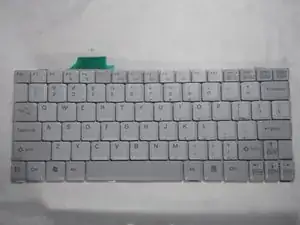

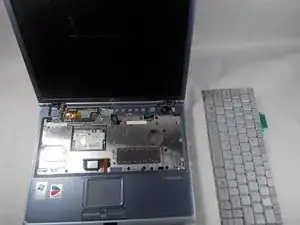

Поднимите клавиатуру достаточно, чтобы увидеть шлейф.

К клавиатуре подсоединён шлейф к материнской плате. Поднимайте клавиатуру осторожно, чтобы не повредить её.

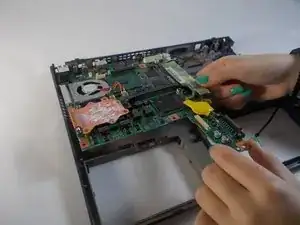

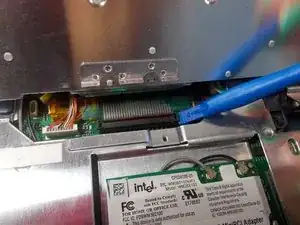

Используйте пластиковый демонтажный инструмент, чтобы освободить шлейф от материнской платы.

Отожмите фиксирующие защёлки наружу.

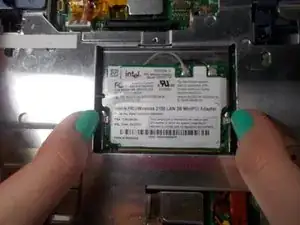

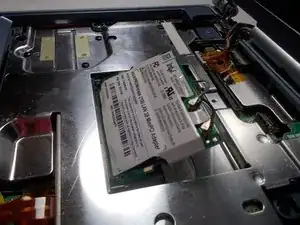

Адаптер должен отщелкнуться вверх.

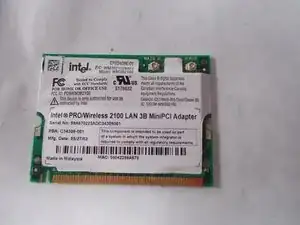

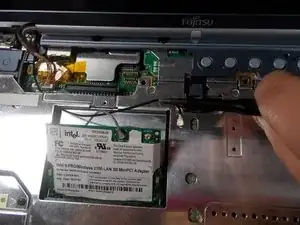

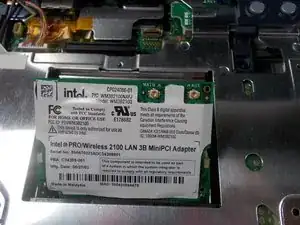

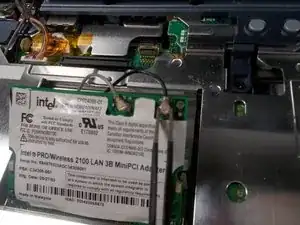

Используйте пинцет, чтобы снять провода с адаптера.

Выньте адаптер и аккуратно вытяните провода из металлического корпуса.

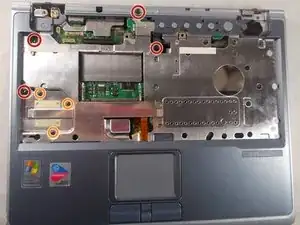

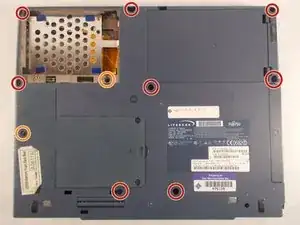

Используйте крестовую отвёртку #0, чтобы выкрутить винты 5 мм.

Используйте крестовую отвёртку #00, чтобы выкрутить винты 4 мм.

Поднимите пластиковую рамку от основания, чтобы открыть шлейф, подключённый к материнской плате.

Снимите шлейф с материнской платы с помощью пинцета.

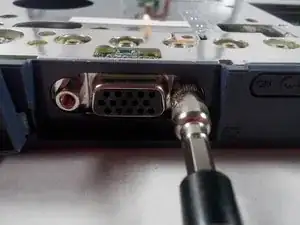

Используйте гаечный ключ 5 мм, чтобы открутить гайки.

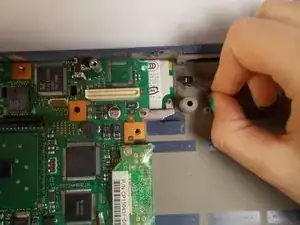

Поднимите язычок шлейфа и снимите его с материнской платы.

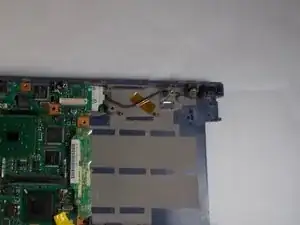

Снимите металлическую пластину, покрывающую материнскую плату.

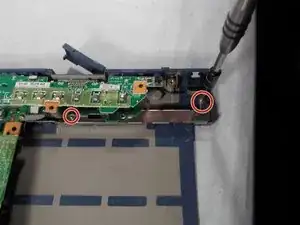

Снимите винты 3,5 мм крестовой отвёрткой #0.

Снимите металлический кронштейн и другие элементы, опирающиеся на него для структурной поддержки.

Сожмите пальцами основание разъёма и вытащите его наружу.

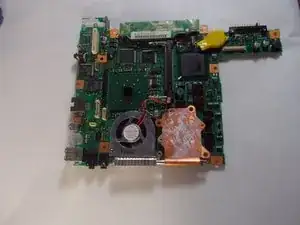

Поднимите материнскую плату с пластикового основания.

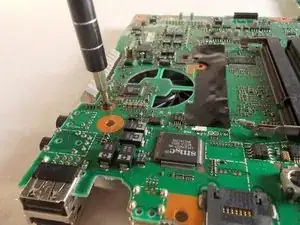

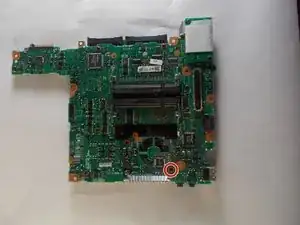

С помощью крестовой отвёртки размера #0 выкрутите винт 3 мм на обратной стороне материнской платы.

С помощью пинцета отсоедините кабель от материнской платы.

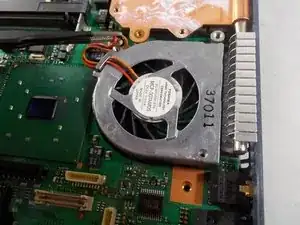

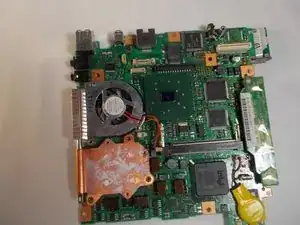

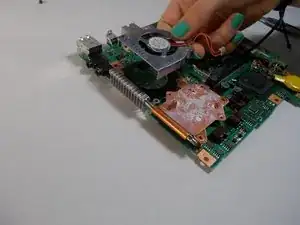

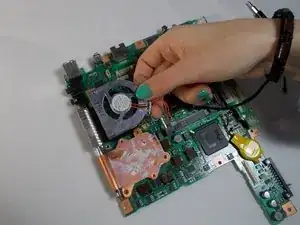

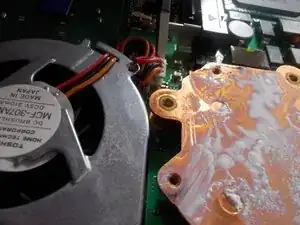

Теперь вентилятор можно снять с материнской платы.
