Замена дисплейного модуля Toshiba Satellite CL15t-B1204X
В этом руководстве пошагово показано, как заменить дисплейный модуль на Toshiba Satellite CL15t-b1204x. Дисплей подвержен любому физическому повреждению — от попадания жидкостей до трещин на экране. Его также может потребоваться заменить, если он перестал работать после длительного периода эксплуатации. Учтите, что дисплей поставляется в виде полной сборки, и новый модуль можно заказать в интернете.
Шаг 1
Переверните ноутбук так, чтобы нижняя часть устройства была обращена вверх.
Шаг 2
Отвинтите 10 винтов Phillips 5 мм, расположенных на нижней стороне ноутбука, используя биту PH1 и магнитный держатель.
Шаг 3
С помощью пластиковых лопаток приподнимите и откройте нижнюю крышку ноутбука. Проведите тонким инструментом вдоль кромок без портов, чтобы защёлки раскрылись.
Будьте осторожны, чтобы не согнуть и не треснуть пластиковую заднюю крышку.
Шаг 4
Снимите 1" жёлтую ленту сверху батареи. Этот кусок ленты удерживает кабель подключения батареи.
Шаг 5
Легко сожмите батарею за две самые длинные стороны. Осторожно потяните вверх, пока клей на ноутбуке не отделится от батареи.
Шаг 6
Аккуратно отсоедините батарею от материнской платы устройства.
Шаг 7

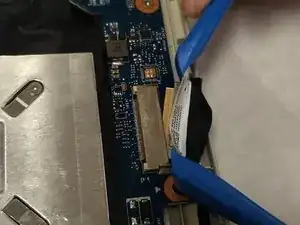

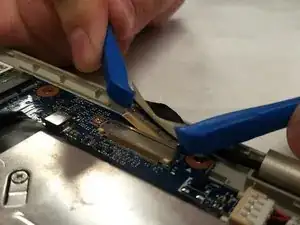

Отсоедините силовой разъём, отогнув ленту и сдвинув разъём назад при помощи синего инструмента для раскрытия.
Шаг 8

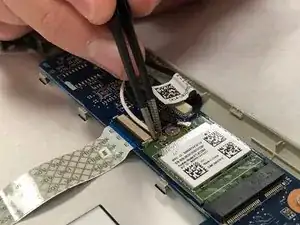

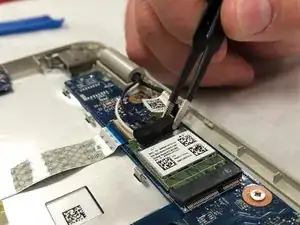

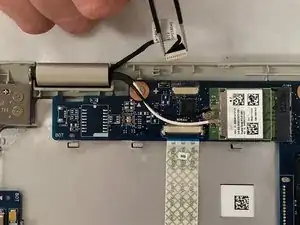

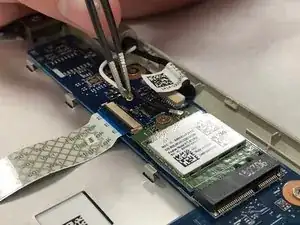

Снимите поролон и отсоедините чёрный и белый коаксиальные кабели от сетевой карты, потянув вверх с помощью чёрных пинцетов.
Шаг 9

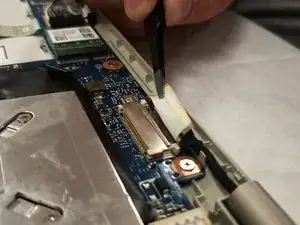

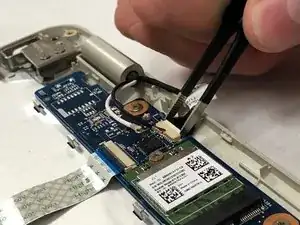

Снимите чёрный разъём веб-камеры, потянув его назад с помощью пинцета.
Шаг 10

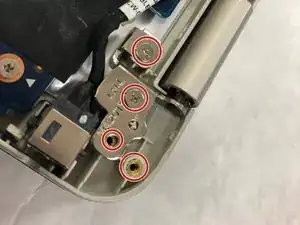

Используя отвёртку Phillips #1, выкрутите четыре винта 5,00 мм с обеих уголковых петель дисплейного модуля.
Шаг 11

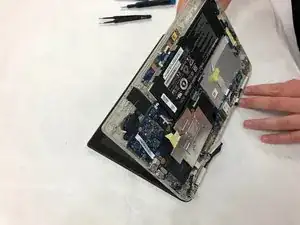

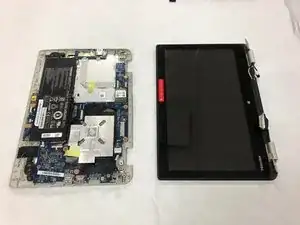

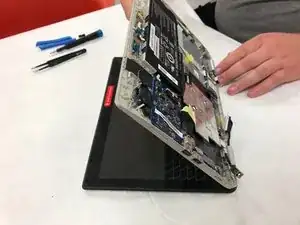

Откройте ноутбук и снимите дисплейный модуль с клавиатурного блока.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
