Toshiba Satellite CL15t-B1204X Замена материнской платы

Переверните ноутбук так, чтобы нижняя часть устройства была обращена вверх.

Отвинтите 10 крестовых винтов 5 мм на нижней стороне ноутбука с помощью биты PH1 и магнитного держателя.

Подденьте нижнюю крышку ноутбука пластиковыми лопатками. Проведите тонким инструментом вдоль кромок без портов, чтобы отщелкнуть защёлки.

Будьте осторожны, чтобы не согнуть и не треснуть пластиковую заднюю крышку.

Снимите 1" жёлтую ленту сверху батареи. Эта лента удерживает кабель подключения батареи.

Нежно сожмите батарею по двум самым длинным сторонам. Аккуратно потяните вверх, пока клей на корпусе не отделится от батареи.

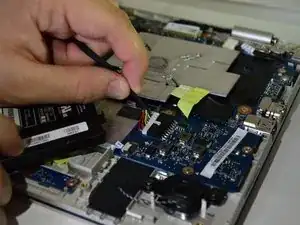

Осторожно отключите батарею от материнской платы устройства.

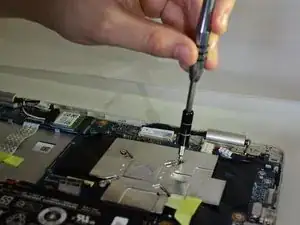

Отвинтите четыре винта 3 мм с головкой PH1, расположенные в углах радиатора.

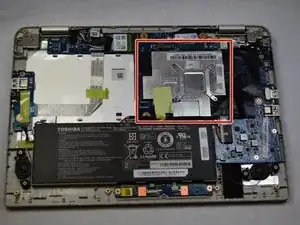

Осторожно снимите радиатор с платы.

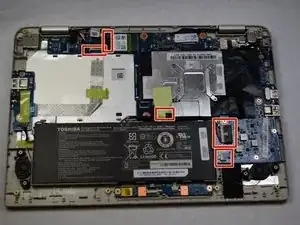

Отключите все 5 ленточных кабелей, соединяющих материнскую плату.

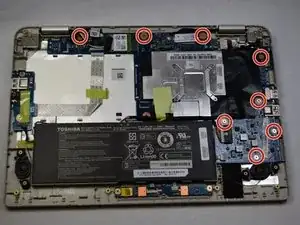

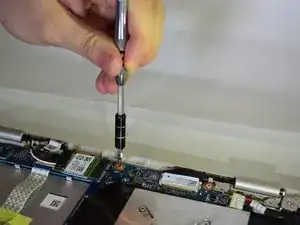

Отвинтите семь винтов 3 мм с головкой PH1, отмеченных красным кругом для облегчения идентификации, с материнской платы.

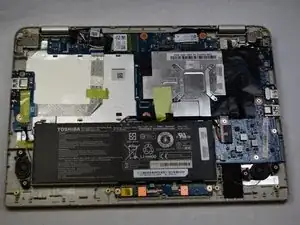

Осторожно поднимите и извлеките материнскую плату.
