Замена материнской платы Razer Blade Stealth 2016
Материнская плата является одним из самых важных компонентов Razer Blade Stealth 2016 (Часть # RZ09-01682E20). Материнская плата имеет разъемы, в которые будут вставлены другие печатные платы. По сути, все компоненты ведут обратно к материнской плате. Если материнская плата выйдет из строя, то могут выйти из строя почти все остальные компоненты вашего Razer Blade Stealth 2016. Это руководство покажет вам, как удалить и заменить материнскую плату.
Шаг 1
Используйте отвертку Torx (T5), чтобы удалить восемь винтов 3 мм на задней крышке.
Снимите заднюю крышку, аккуратно поддевая ее в одном из углов.
Шаг 2
Используйте отвертку Phillips, чтобы удалить шесть винтов, удерживающих батарею.
Шаг 3

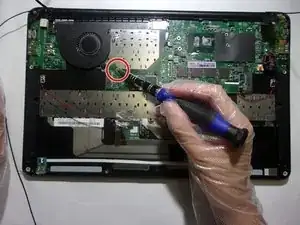

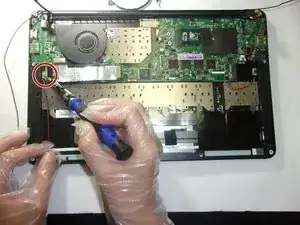

Отключите разъем батареи от материнской платы.
Удалите батарею из устройства.
Шаг 4

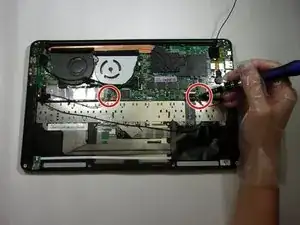

Удалите красный и черный кабели, которые соединены с материнской платой.
Шаг 5

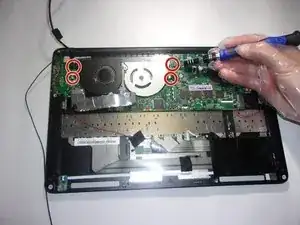

Удалите четыре винта 3.4 мм вокруг черного квадрата с помощью отвертки Torx T4.
Снимите радиатор.
Шаг 6

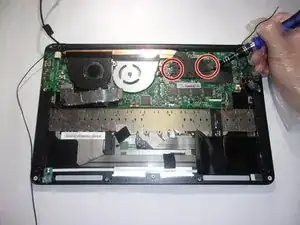

Удалите винты 3.4 мм для вентиляторов охлаждения с помощью отвертки Torx T4.
Удалите вентиляторы охлаждения.
Шаг 7

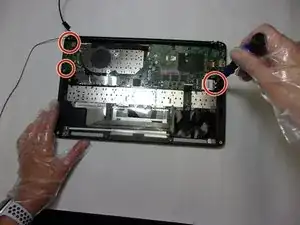

Удалите винты 3.4 мм по периметру материнской платы с помощью отвертки Torx T4.
Шаг 8

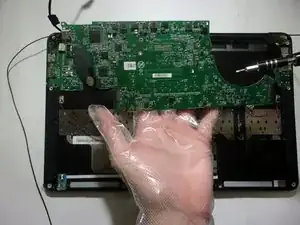

Удалите материнскую плату.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
