Замена клавиатуры Razer Blade Stealth 2016
Клавиатура позволяет пользователям взаимодействовать с компьютером. Неработающая клавиатура затрудняет выполнение простых задач, таких как поиск информации или написание документов. В этом руководстве показано, как снять и заменить клавиатуру на компьютере Razer Blade Stealth 2016.
Перед началом работы выключите ноутбук и отключите его от адаптера питания.
Шаг 1
Используйте отвертку Torx (T5), чтобы выкрутить восемь винтов 3 мм на задней крышке.
Снимите заднюю крышку, аккуратно поддевая её с одного из углов.
Шаг 2
Используйте крестовую отвертку, чтобы выкрутить шесть винтов, удерживающих аккумулятор.
Шаг 3
Отключите разъём аккумулятора от материнской платы.
Извлеките аккумулятор из устройства.
Шаг 4
Отсоедините красный и чёрный кабели, подключённые к материнской плате.
Шаг 5
Выверните четыре винта 3.4 мм вокруг чёрного квадрата с помощью отвертки T4 Torx.
Снимите радиатор.
Шаг 6
Выверните винты 3.4 мм, крепящие вентиляторы охлаждения, с помощью отвертки T4 Torx.
Снимите вентиляторы охлаждения.
Шаг 7
Выверните винты 3.4 мм по периметру материнской платы с помощью отвертки T4 Torx.
Шаг 8
Снимите материнскую плату.
Шаг 9

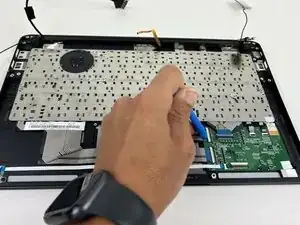

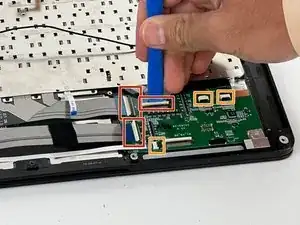

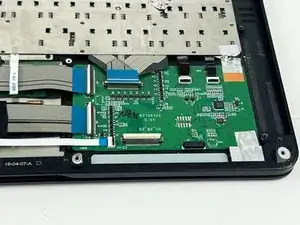

Поднимите белые защёлки вверх, чтобы разблокировать три ZIF-разъёма, используя инструмент для вскрытия.
Поднимите чёрные защёлки вверх, чтобы разблокировать три ZIF-разъёма, используя инструмент для вскрытия.
Так выглядят защёлки в поднятом положении.
Шаг 10

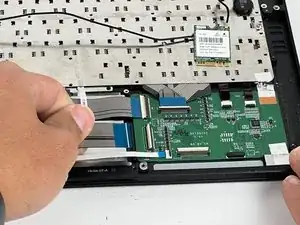

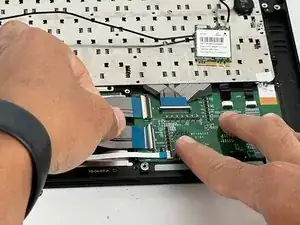

Осторожно вытяните кабели.
Шаг 11

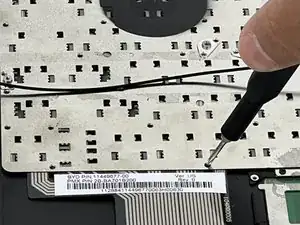

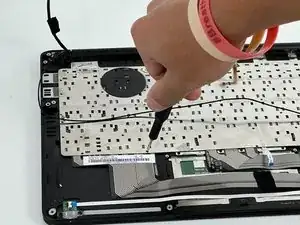

С помощью отвертки T5 Torx выкрутите пятьдесят пять винтов 3.4 мм, крепящих клавиатуру.

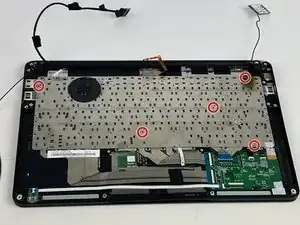

Показаны 5 мест крепления, но найдите все 55 винтов и выкрутите их.
Шаг 12

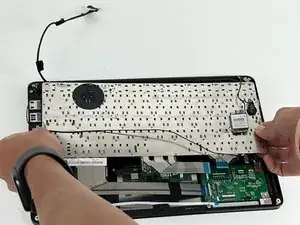

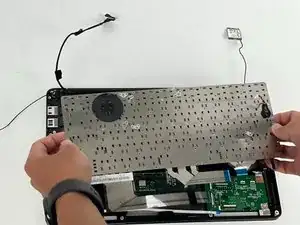

Снимите клавиатуру с ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
