Замена аудиоразъема и порта USB-A на Razer Blade Stealth 2017

Ноутбуки

В данном руководстве описывается, как заменить модуль аудиоразъема и порта USB-A в Razer Blade Stealth 2017. Аудио может быть тихим или не работать. Этот модуль находится с левой стороны ноутбука и часто имеет проблемы с разъемами и связью с внешними устройствами. Для замены потребуется несколько инструментов.

Шаг 1

Перед началом убедитесь, что ноутбук выключен, а батарея разряжена до 25%.

Используйте отвертку Torx T5, чтобы удалить восемь винтов по 3 мм на нижней крышке ноутбука.

При удалении винтов из устройства не забудьте сохранить их и пометить.

Шаг 2

Снимите нижнюю крышку ноутбука, сдвинув её от петли.

Не применяйте силу при снятии крышки!

Шаг 3

Используйте ноготь, чтобы поддеть и отключить аккумулятор от материнской платы.

Шаг 4

Используйте отвертку Phillips #00, чтобы удалить шесть винтов по 5 мм, крепящих батарею.

Шаг 5

Удалите любую ленту, прикреплённую к аккумулятору.

Используйте пластиковую лопаточку, чтобы извлечь аккумулятор.

Шаг 6

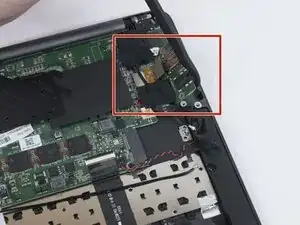

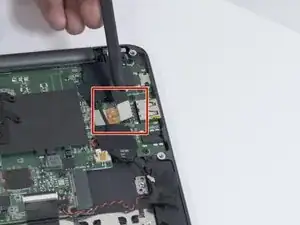

Используйте пластиковую лопаточку, чтобы поднять разъем модуля.

Шаг 7

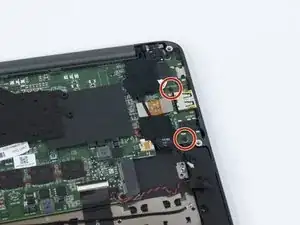

Используйте отвертку Phillips #00, чтобы удалить два винта по 3 мм из модуля USB-A и аудиопорта.

Шаг 8

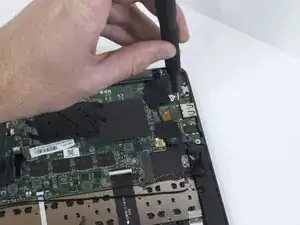

Используйте пластиковую лопаточку, чтобы извлечь модуль USB-A и аудиопорта из корпуса.

Заключение

Перевод руководства с ifixit.com
