Замена дисплейного блока Razer Blade Stealth 2017
Это руководство описывает, как снять дисплейный блок Razer Blade Stealth 2017. Замену дисплейного блока может потребоваться выполнить при трещинах или повреждениях экрана, битых или «застрявших» пикселях, которые отображают один цвет или не отображают цвет вовсе, полосах, пятнах или пятнах на экране, мерцании или уменьшении яркости подсветки, искажённых цветах или контрасте, размытом или «двойном» изображении, а также при отсутствии изображения или сигнала. Для этой замены потребуются некоторые инструменты.
Шаг 1
Перед началом выключите ноутбук и разрядите батарею до 25%.
Используйте отвертку Torx T5, чтобы удалить восемь винтов 3 мм на нижней крышке ноутбука.
При удалении винтов из устройства не забывайте сохранять и маркировать их.
Шаг 2
Снимите нижнюю крышку ноутбука, сдвинув её от петли.
Не поднимайте крышку с усилием!
Шаг 3

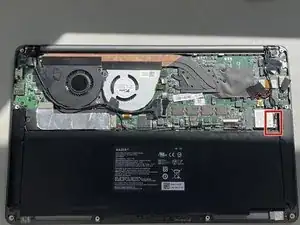

Используйте ноготь, чтобы приподнять и отключить батарею от материнской платы.
Шаг 4
Используйте крестовую отвертку Phillips #00, чтобы удалить шесть винтов 5 мм, крепящих батарею.
Шаг 5
Снимите любую ленту, прикреплённую к батарее.
Используйте пластиковую лопатку, чтобы выпринуть батарею.
Шаг 6

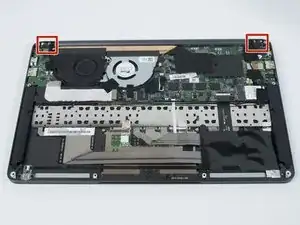

Используйте крестовую отвертку Phillips #00, чтобы удалить шесть винтов 4 мм, удерживающих дисплейный блок.
Шаг 7

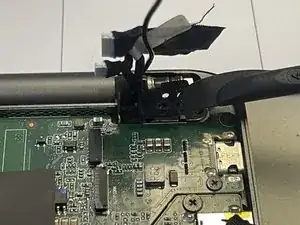

Используйте пластиковую лопатку, чтобы снять пластиковые кронштейны под петлями.
Шаг 8
Снимите любую ленту, прикреплённую к проводам.

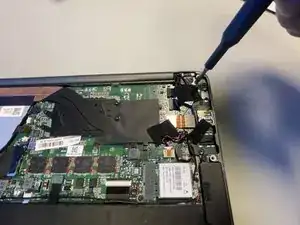

Используйте пластиковую лопатку, чтобы сдвинуть разъёмы вправо для их отключения.
Шаг 9

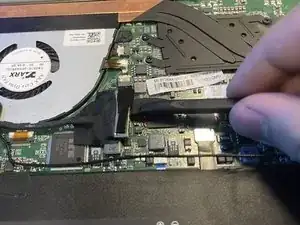

Используйте пластиковую лопатку, чтобы приподнять разъём и снять его с гнезда.
Шаг 10

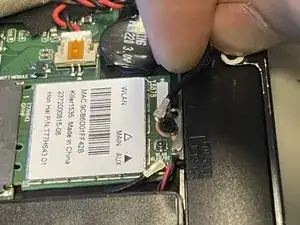

Используйте пальцы, чтобы приподнять разъёмы и снять их с гнёзд.
Шаг 11

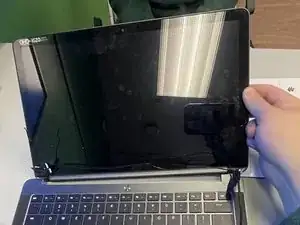

Поднимите экран в открытое положение.

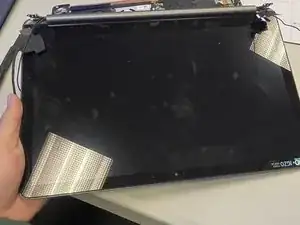

Снимите дисплейный блок, сдвинув его от клавиатуры.
Не срывайте дисплейный блок силой!
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
