Замена модуля HDMI и USB-A в Razer Blade Stealth 2017
В этом руководстве описано, как заменить модуль HDMI и USB-A в Razer Blade Stealth 2017. Если к порту HDMI подключено внешнее устройство, но устройство не передаёт аудио или видео, возможно, HDMI повреждён. Модуль HDMI и USB-A расположен на правой стороне компьютера и часто испытывает проблемы с ослабленными портами и связью с внешними устройствами. Для этой замены потребуется некоторое оборудование.
Шаг 1
Перед началом выключите ноутбук и разрядите аккумулятор до 25%.
Используйте отвёртку Torx T5, чтобы снять восемь винтов длиной 3 мм на нижней крышке ноутбука.
При снятии винтов сохраняйте и маркируйте их.
Шаг 2
Снимите нижнюю крышку ноутбука, сдвинув её от петли.
Не подавайте крышку силой вверх!
Шаг 3
Используйте ноготь, чтобы приподнять и отключить аккумулятор от материнской платы.
Шаг 4
Используйте отвёртку Phillips #00, чтобы выкрутить шесть винтов длиной 5 мм, фиксирующих аккумулятор.
Шаг 5
Снимите всю ленту, приклеенную к аккумулятору.
Используйте пластиковую лопатку, чтобы поддеть и вынуть аккумулятор.
Шаг 6

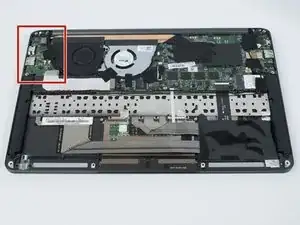

Используйте пластиковую лопатку, чтобы приподнять защёлкивающийся соединительный кабель и обнажить модуль USB-A и HDMI.
Шаг 7

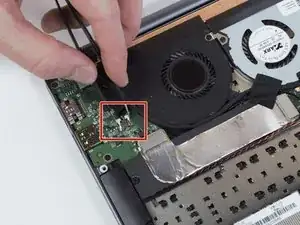

Используйте пинцет, чтобы сжать белый разъём вентилятора.

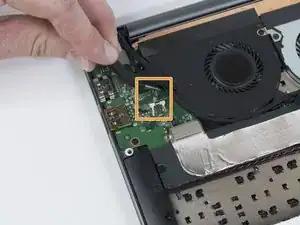

Отключите разъём вентилятора, сдвинув его в сторону задней части корпуса.
Шаг 8

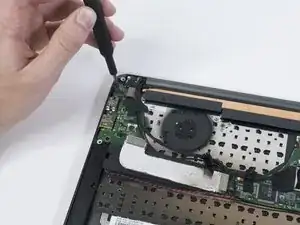

Используйте отвёртку Phillips #00, чтобы удалить два винта длиной 3 мм с модуля USB-A и HDMI.
Шаг 9

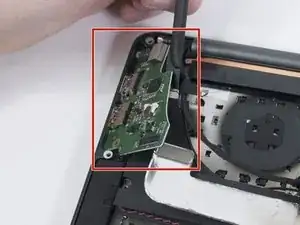

Используйте пластиковую лопатку, чтобы вынуть модуль USB-A и HDMI из корпуса.
Не повредите соединительный кабель при извлечении!
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
