Замена материнской платы HP Chromebook 14-q010nr

Ноутбуки

Материнская плата является основной схемой устройства. Без нее Chromebook не будет функционировать. Для этого руководства убедитесь, что устройство выключено заранее. Также убедитесь, что вы работаете на ровной, сухой поверхности, так как компоненты устройства являются хрупкими и могут короткое замыкание.

Шаг 1

Начните с того, что переверните Chromebook на его заднюю часть.

Удалите 15 винтов с помощью отвертки Phillips #0.

Четыре винта будут находиться под резиновыми ножками устройства.

Шаг 2

Удалите клавиатуру с оснований с помощью открывающей лопатки, поддев ее с обеих сторон клавиатуры.

Начинать с углов, близких к экрану компьютера, может быть легче для отсоединения.

Шаг 3

Используйте отвертку Phillips #0, чтобы удалить семь винтов, удерживающих батарею.

Шаг 4

Осторожно отключите соединение батареи с материнской платой, сжимая белое крепление и вытаскивая разъем прямо из порта.

Шаг 5

Перед тем как удалить батарею, осторожно поднимите белый шлейф, прикрепленный к батарее.

Осторожно потяните за заднюю часть батареи, чтобы удалить ее.

Шаг 6

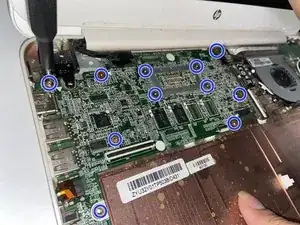

Удалите одиннадцать винтов материнской платы с помощью отвертки Phillips размером 2 мм.

Шаг 7

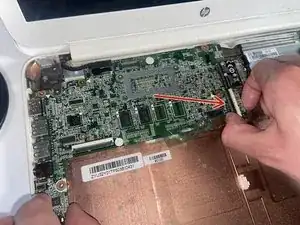

Удалите белый шлейф с материнской платы, подняв черный ZIF-разъем.

Шаг 8

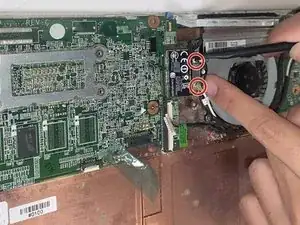

Удалите пять винтов, прикрепленных к плате соединителей.

Удалите разъем монитора, осторожно подняв его вверх.

Шаг 9

Удалите антенны на правой стороне материнской платы.Перевод руководства с ifixit.com
