Замена модуля WLAN в HP ProBook 4540s
Модуль WLAN обеспечивает работу Wi‑Fi в ProBook; не путать с модулем WWAN, который отвечает за мобильную широкополосную связь. Оба модуля расположены рядом, но меньший модуль — это WLAN, на котором сосредоточено данное руководство.
Шаг 1
Убедитесь, что компьютер выключен, а сетевой шнур отключён от розетки переменного тока.
Сдвиньте два фиксатора по обеим сторонам батареи.
Осторожно приподнимите батарею и извлеките её из гнезда.
Шаг 2
Поверните компьютер так, чтобы низ был обращён к вам.
Удалите один винт безопасности Phillips PM2.0x3.0 длиной 3,0 мм.
Винт безопасности является дополнительной опцией и не обязателен для удержания крышки, если он не вкручен.
Сдвиньте фиксаторы, затем потяните крышку на себя. Поднимите крышку и полностью снимите её.
Шаг 3
Отсоедините антенные кабели от их клемм на модуле WLAN.
Один кабель подключён к вспомогательной клемме (Aux), обычно обозначенной синим проводом. Другой кабель подключён к основной клемме (Main), обычно обозначенной красным проводом. Эти провода видны через маленькие окна рядом с компонентом.
Шаг 4

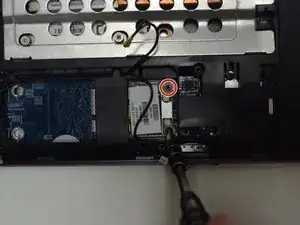

Отверните два винта Phillips PM2.0x3.0 длиной 3,0 мм, крепящих модуль к компьютеру.
Край модуля, противоположный разъёму, приподнят над поверхностью компьютера.

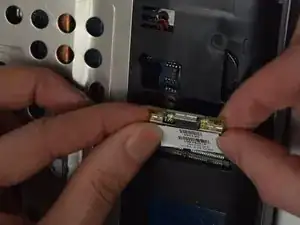

Осторожно приподнимите и снимите модуль.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
