Замена вентилятора HP ProBook 4540s
В этом руководстве показано, как безопасно удалить вентилятор. Для доступа к вентилятору вам необходимо осторожно снять тепловую защиту, закрывающую вентилятор.
Шаг 1
Убедитесь, что компьютер выключен, а шнур питания отключен от сети.
Сдвиньте два защелки с обеих сторон батареи.
Осторожно наклоните батарею вверх и извлеките её из разъема.
Шаг 2
Поверните компьютер так, чтобы нижняя часть была обращена к вам.
Удалите один защитный винт Philips PM2.0x3.0 длиной 3,0 мм.
Защитный винт является необязательной деталью и не нужен для удерживания задней панели, если он не установлен.
Сдвиньте защелки, а затем потяните дверь к себе. Поднимите дверь, чтобы полностью её снять.
Шаг 3

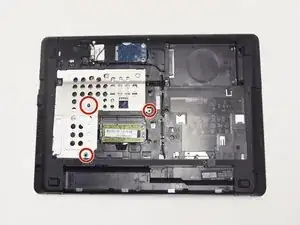

Удалите тепловую защиту, отвинтив три винта Philips PM2.5x6.0 длиной 6,0 мм, которые её закрепляют.
Сдвиньте тепловую защиту в сторону внутренних компонентов компьютера.

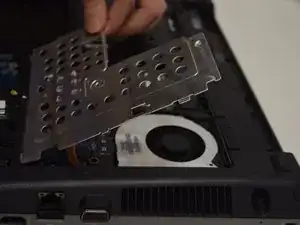

Осторожно поднимите тепловую защиту под углом, а затем извлеките её из компьютера.
Шаг 4

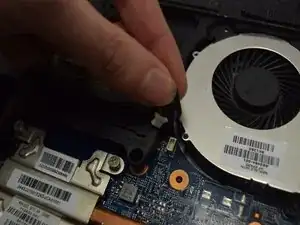

Отключите кабель, подключенный к системной плате.
Удалите два винта Philips PM2.5x5.0 длиной 5,0 мм, удерживающих вентилятор.
Поднимите и извлеките вентилятор из компьютера.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
