Замена жесткого диска Dell Inspiron N4010

Убедитесь, что ноутбук не подключён к сетевой розетке или зарядному устройству

Разблокируйте аккумулятор, сдвинув правый фиксатор вправо.

Удерживая левый фиксатор в левом положении, потяните аккумулятор от корпуса ноутбука.

Аккумулятор полностью извлечён; без него ноутбук не включится.

Используя крестовую отвёртку #0, отвинтите отмеченный винт.

Осторожно приподнимите крышку отсека оперативной памяти и отведите её в сторону.

Отвинтите отмеченный винт 5.7 мм под крышкой отсека оперативной памяти.

Снимите ещё один винт над защёлкой для извлечения аккумулятора

Используя тонкий пластиковый инструмент (например медиатор или лопаточку), вставьте его в верхнюю часть клавиатуры над клавишей F7 и аккуратно подденьте клавиатуру.

Переместите инструмент к каждому краю в верхней части клавиатуры, чтобы полностью освободить все пластиковые защёлки.

Осторожно приподнимите клавиатуру вверх и слегка отведите её от корпуса ноутбука.

Не допускайте натяжения лентового кабеля внизу.

Осторожно отсоедините лентовый кабель, откинув клавиатуру в сторону экрана.

Клавиатура теперь полностью отключена.

Удалите отмеченные винты 5.7 мм.

Снимите меньшие винты 3 мм из отсека аккумулятора.

Пластиковой лопаткой подденьте серебристую верхнюю крышку от чёрного корпуса.

Перемещайте инструмент вправо и влево вдоль швов, чтобы полностью отсоединить крышку.

Отключите отмеченные лентовые кабели под местом установки клавиатуры.

Поднимите крышку вверх и отведите её от корпуса ноутбука после извлечения оптического привода и отвинчивания трёх винтов справа.

Отодвиньте жёлтую ленту, чтобы открыть разъём лентового кабеля.

Отключите лентовый кабель от материнской платы.

Отключите трёхконтактный разъём от материнской платы.

Отвинтите отмеченные винты 5.6 мм крестовой отвёрткой #0.

Снимите вентилятор с устройства.

Отвинтите два винта на правом динамике крестовой отвёрткой #0.

Отключите разъём динамика от материнской платы.

Дотянитесь под дочернюю плату и отключите разъём.

Он расположен под платой в указанной области.

Отвинтите отмеченные винты 5.6 мм крестовой отвёрткой #0.

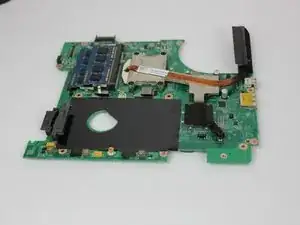

Материнскую плату теперь можно извлечь, потянув вверх и наклонив влево до освобождения разъёмов от корпуса ноутбука.

Отвинтите 6 винтов с крестовой головкой, крепящих жёсткий диск к материнской плате, используя отвёртку #0.

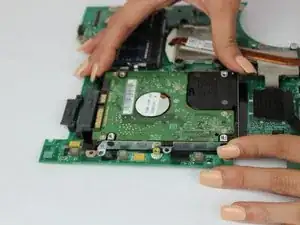

Сдвиньте жёсткий диск в сторону центра материнской платы.

Жёсткий диск должен отойти от материнской платы.

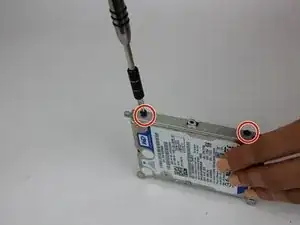

Отвинтите по 2 винта с каждой стороны сборки жёсткого диска крестовой отвёрткой #0.

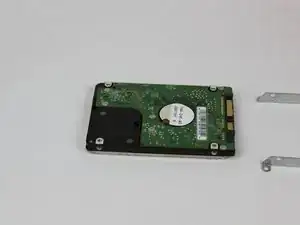

Сдвиньте корпус крепления, чтобы снять его с жёсткого диска.
